國巨車規交流電容器在解耦、平滑、緩沖和高溫共振等功能領域中應用
發布時間： 2022-01-27
瀏覽次數： 1478
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
國巨車用電容跟普遍使用型陶瓷電容相比，國巨車用電容已是AEC-Q200標準級別電容。車用電容包含AC HiTemp系列。
AC HiTemp特征
高溫應用的汽車級
產品搜索 搜索svg
庫存查詢 庫存檢查。svg
AEC-Q200合格
工作溫度范圍：-55至150°C
高組件和設備可靠性
電容器在編帶前100％通過自動光學檢查完成。
應用領域
解耦、平滑、緩沖，和高溫共振，操作設備。
電容構造
電氣特征測試環境介紹
如果沒有其他另有規定試驗和測量必須在標準大氣條件下進行
對于IEC 60068-1第5.3條中給出的試驗：
-溫度：15°C至35°C
-相對濕度：25％至75％
-空氣壓力：86千帕至106千帕
電容器應在測量溫度下儲存一段時間再進行進行測量
足以讓整個電容器達到這個溫度。
規定的恢復期通常在試驗結束時足以達到此目的。
AC高文常用參數表
AC HiTemp特征
高溫應用的汽車級
產品搜索 搜索svg
庫存查詢 庫存檢查。svg
AEC-Q200合格
工作溫度范圍：-55至150°C
高組件和設備可靠性
電容器在編帶前100％通過自動光學檢查完成。
應用領域
解耦、平滑、緩沖，和高溫共振，操作設備。
電容構造
| 車規交流高溫電容系列 | |

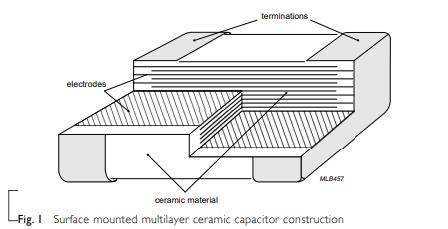

| 電容器由一個長方形陶瓷塊電介質中有許多交錯金屬電極包裹住使每分鐘增加一個高電容單位體積。連接到兩端終止和最終覆蓋帶有一層鍍錫（啞光）Sn）。終端是無鉛的是內部電極。橫截面結構如圖1所示。 |  |
如果沒有其他另有規定試驗和測量必須在標準大氣條件下進行
對于IEC 60068-1第5.3條中給出的試驗：
-溫度：15°C至35°C
-相對濕度：25％至75％
-空氣壓力：86千帕至106千帕
電容器應在測量溫度下儲存一段時間再進行進行測量
足以讓整個電容器達到這個溫度。
規定的恢復期通常在試驗結束時足以達到此目的。
AC高文常用參數表
| 規格/型號 | 溫度系數 | 電壓 | 溫度上限 | 容值范圍 | |
| 0805 | X8G | 100V | 150℃ | 1nF | 10nF |
| X8G | 50V | 150℃ | 1nF | 10nF | |
| X8R | 16V | 150℃ | 22nF | 100nF | |
| X8R | 25V | 150℃ | 22nF | 100nF | |
| X8R | 50V | 150℃ | 22nF | 100nF | |
