華德貼片保慢斷險絲0603T
保險絲在工作時的運作參數：額定電流：1A~6A，熔斷時間 額定電流% 100%,200%，300%，熔斷時間分別是4小時之內熔斷和120秒和3秒；當過流1A~1.5A,額定電流% 800%，熔斷時間：最短0.5毫秒, 最長50毫秒。當過流2A~6A,額定電流% 800%，熔斷時間：最短1毫秒, 最長50毫秒。
華德0603T慢斷保險絲圖
華德貼片慢斷保險絲0603T產品特性
材質 （基板：/ 氧化鋁陶瓷基板 電極： 銅, 鎳,錫 / 本體：Cu銅, Sn ， 錫 ）
操作溫度：-55℃ to +150℃。
可焊性：T / 熔錫溫度=235℃±5℃, t / 浸錫時間=2+0/-0.5s, Cover / 覆蓋率 ≧95%, △S=2.0mm±0.5mm, magnifier: 20X。
耐焊接熱：T / 熔錫溫度=260℃±5℃, t / 浸錫時間=10s ±1s △S=2.0mm±0.5mm。
建議焊錫參數 ：260℃, 10s Max.
儲存條件： 在溫度+10℃~40℃,相對濕度 ≤ 75% 的密閉條件下可存放 2 年。 在溫度+10℃~40℃，相對濕度為 95% 的非露天下最多可存放 30 天。

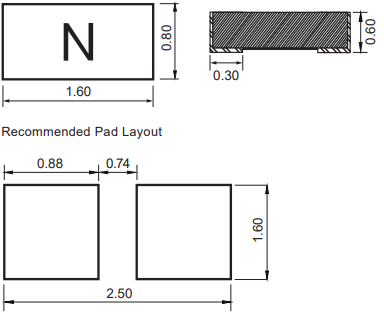

華德慢斷貼片電阻尺寸
華德貼片慢斷保險絲0603F選型表
|
額定電流 |
額定電壓 |
分斷能力 |
安全認證 |
|
Cruus |
|||
|
1.00A |
32V DC |
50A@32V DC |
√ |
|
1.50A |
32V DC |
√ |
|
|
2.00A |
32V DC |
√ |
|
|
2.50A |
32V DC |
√ |
|
|
3.00A |
32V DC |
√ |
|
|
3.50A |
32V DC |
√ |
|
|
4.00A |
32V DC |
√ |
|
|
5.00A |
32V DC |
√ |
|
|
6.00A |
32V DC |
√ |
