一文看懂對厚聲貼片電阻是怎么選型才能購買到真正需要的產品
發布時間： 2022-03-03
瀏覽次數： 1745
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
對于厚聲電阻選型我們要先了解厚聲電阻的分類：厚聲貼片電阻等，厚聲貼片電阻是貼片電阻市場里的一個大品牌，引進國外先進技術生產市面各種需求的電阻器，本文介紹對于電阻選型的技巧介紹？

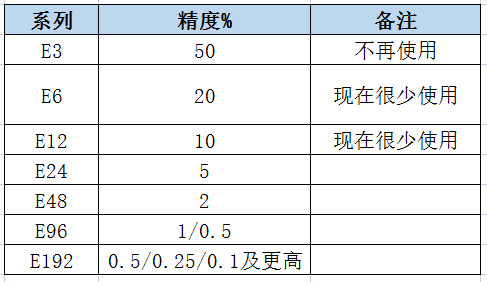

1.電阻器分為以下系列
2.斑貼抗性的標記方法
1）三位/四位數字表示法
適用于E24/E96系列
它由三位數字表示。電阻的有效位是前兩位，第三位是10的倍數，數值：104，可表示10*10^4=100k。對于小于10歐姆的電阻可用m表示毫歐小數點和用r表示小數點，例如5m1=5.1毫歐和5R1=5.1歐姆。
2）E96另一種標記方法
隨著設備尺寸的減小，需要更緊湊的表示。該表示法僅適用于E96，它僅適用于1%的精度（現在E96也有0.5%的精度）。它由三個字符表示。前兩個字符代表電阻值的三個有效數字。
3.貼片電阻的主要參數
1）包裝
常用包裝0201、0402、0603、0805、1206等。根據其常用材料選擇合適的尺寸。常常認為封裝越大并且功率越大。占用PCB面積較小而且節省PCB成本也是焊接小麻煩的小封裝。
2）電阻值功率
這是電阻的一個重要參數。在選擇型號時，我們必須估計功率并留有一定的余量。
2）額定電壓
額定工作電壓的計算公式如下：
P：電阻的額定功率
R：電阻值
U：直流電壓或交流有效值電壓。通常，手冊規定了不同封裝電阻器的最大工作電壓。該最大電壓是在不超過額定功率的前提下計算的。不要被誤導。
3）工作溫度
目前，片式電阻器的溫度范圍很寬。一般來說，沒有必要考慮太多，如下：
-55攝氏度至+155攝氏度
-55攝氏度至+125攝氏度
4）準確度
這很容易理解。1%和5%可根據自身需要合理選擇電阻精度。
5）溫漂
根據自己的需要選擇合適的電阻，溫度漂移以ppm表示，即百萬分之一。
6）盡可能選擇電阻的標準規格
盡量不要隨意選擇電阻值。具有特殊電阻值的電阻價格昂貴且難以找到。
7）電阻能限制多少電流？
一般情況下，手冊中將標注0r電阻的額定電流
電阻精度和額定功率沒有明確標記。例如，5%精度電阻的最大值為0.05r，即50毫歐。例如，0201的電阻功率為1/20W，并計算I=1a。這是額定功率下的電流。在實際使用中，電流不能大于該電流。考慮一下。
1.電阻器分為以下系列
2.斑貼抗性的標記方法
1）三位/四位數字表示法
適用于E24/E96系列
它由三位數字表示。電阻的有效位是前兩位，第三位是10的倍數，數值：104，可表示10*10^4=100k。對于小于10歐姆的電阻可用m表示毫歐小數點和用r表示小數點，例如5m1=5.1毫歐和5R1=5.1歐姆。
2）E96另一種標記方法
隨著設備尺寸的減小，需要更緊湊的表示。該表示法僅適用于E96，它僅適用于1%的精度（現在E96也有0.5%的精度）。它由三個字符表示。前兩個字符代表電阻值的三個有效數字。
3.貼片電阻的主要參數
1）包裝
常用包裝0201、0402、0603、0805、1206等。根據其常用材料選擇合適的尺寸。常常認為封裝越大并且功率越大。占用PCB面積較小而且節省PCB成本也是焊接小麻煩的小封裝。
2）電阻值功率
這是電阻的一個重要參數。在選擇型號時，我們必須估計功率并留有一定的余量。
2）額定電壓
額定工作電壓的計算公式如下：
P：電阻的額定功率
R：電阻值
U：直流電壓或交流有效值電壓。通常，手冊規定了不同封裝電阻器的最大工作電壓。該最大電壓是在不超過額定功率的前提下計算的。不要被誤導。
3）工作溫度
目前，片式電阻器的溫度范圍很寬。一般來說，沒有必要考慮太多，如下：
-55攝氏度至+155攝氏度
-55攝氏度至+125攝氏度
4）準確度
這很容易理解。1%和5%可根據自身需要合理選擇電阻精度。
5）溫漂
根據自己的需要選擇合適的電阻，溫度漂移以ppm表示，即百萬分之一。
6）盡可能選擇電阻的標準規格
盡量不要隨意選擇電阻值。具有特殊電阻值的電阻價格昂貴且難以找到。
7）電阻能限制多少電流？
一般情況下，手冊中將標注0r電阻的額定電流
電阻精度和額定功率沒有明確標記。例如，5%精度電阻的最大值為0.05r，即50毫歐。例如，0201的電阻功率為1/20W，并計算I=1a。這是額定功率下的電流。在實際使用中，電流不能大于該電流。考慮一下。
