合金電阻生產流程與合金電阻選型表
發布時間： 2022-12-06
瀏覽次數： 3015
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
合金電阻作為電流載體，低阻值，高精密，低溫度系數，耐較高的脈沖電流，大功率等特點阻值精準，溫度穩定性，產品的安全性，穩定性明顯高于普通的陶瓷電阻。
同時金屬的導熱性強也是一大優勢。高導熱材質可大幅降低電路板上的散熱面積,特別是在電源以及其它相關產品的應用中，瞬間的沖擊電流，短路電流或脈沖電流產生時，合金當做首選作為電流介質來檢測電流。
02
合金電阻應用領域
主要應用于醫療儀器，量測設備，汽車相關控制板，玩具充電控制板，電子電力設備，UPS，高頻放大器，電源類，變頻器，燈具，手機，屏幕，電機, 計算機周邊控制板，筆記本、電腦主板,電源供應器、逆變器/轉換器、鋰電池保護板、移動電源（充電寶）以及LED驅動器，LCD控制板。
03

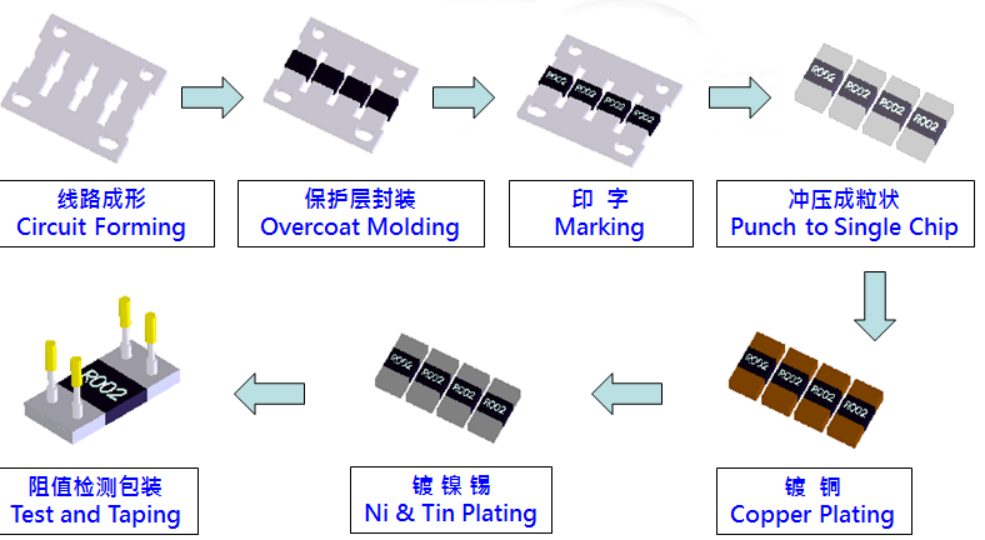

合金電阻制造流程
04

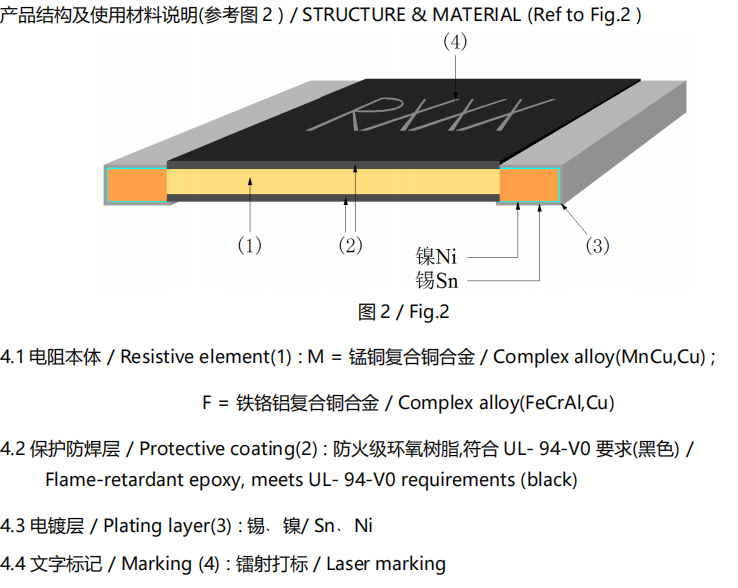

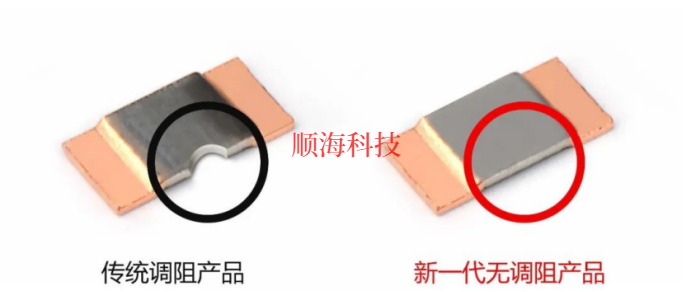

合金電阻本體結構
合金電阻分為鎳銅合金和錳銅合金
05
合金電阻性能指標
合金電阻關鍵的五項性能指標：P(功率)、V(電壓)、I(電流)、R(阻值)、TCR(溫漂)
電流采樣電阻的計算公式：I=√P/R
1、功率：貼片電阻的功率是指通過電流時由于焦耳熱電阻產生的功率。
根據焦耳定律：P=I2 R
2、額定功率 ：是指在某個溫度下最大允許使用的功率，通常指環境溫度為70°C時的額定功率
3、額定電壓：可以根據以下公式求出額定電壓V=√P× R
4、最高工作電壓 ：允許加載在貼片電阻兩端的最高電壓
5、額定電流：I=√P/R
06

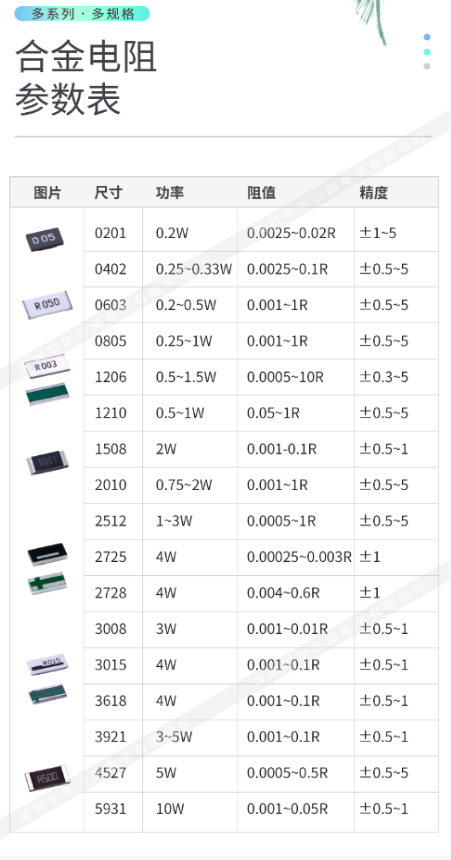

合金電阻型號與阻值選型列表圖
合金電阻的T.C.R（電阻溫度系數）與阻值之間關系
T.C.R.所使用的單位中的ppm%為百分之一，而ppm為百萬分之一溫漂的計算，電阻每受1℃的溫度變化就會帶來電阻阻值的變化。它的計算是原本的阻值加上或減去（阻值×**PPM)
當MR2512(6432)LR020FTS其在工作溫度50度時，其阻值范圍為多少? 20+20*75*50/1000000=20.075mΩ
20-20*75*50/1000000=19.925mΩ
在50度工作溫度下，其阻值范圍為 20.075mΩ-19.925mΩ
溫漂正負分的應用：+溫漂表示此阻值在受到溫度的上升時阻值上升，受到溫度的下降時阻值下降。-溫漂表示此阻值在受到溫度的上升時阻值下降，受到溫度的下降時阻值上升。
T.C.R與阻值%比之間關系
同時金屬的導熱性強也是一大優勢。高導熱材質可大幅降低電路板上的散熱面積,特別是在電源以及其它相關產品的應用中，瞬間的沖擊電流，短路電流或脈沖電流產生時，合金當做首選作為電流介質來檢測電流。
02
合金電阻應用領域
主要應用于醫療儀器，量測設備，汽車相關控制板，玩具充電控制板，電子電力設備，UPS，高頻放大器，電源類，變頻器，燈具，手機，屏幕，電機, 計算機周邊控制板，筆記本、電腦主板,電源供應器、逆變器/轉換器、鋰電池保護板、移動電源（充電寶）以及LED驅動器，LCD控制板。
03
合金電阻制造流程
04
合金電阻本體結構
合金電阻分為鎳銅合金和錳銅合金
05
合金電阻性能指標
合金電阻關鍵的五項性能指標：P(功率)、V(電壓)、I(電流)、R(阻值)、TCR(溫漂)
電流采樣電阻的計算公式：I=√P/R
1、功率：貼片電阻的功率是指通過電流時由于焦耳熱電阻產生的功率。
根據焦耳定律：P=I2 R
2、額定功率 ：是指在某個溫度下最大允許使用的功率，通常指環境溫度為70°C時的額定功率
3、額定電壓：可以根據以下公式求出額定電壓V=√P× R
4、最高工作電壓 ：允許加載在貼片電阻兩端的最高電壓
5、額定電流：I=√P/R
06
合金電阻型號與阻值選型列表圖
合金電阻的T.C.R（電阻溫度系數）與阻值之間關系
T.C.R.所使用的單位中的ppm%為百分之一，而ppm為百萬分之一溫漂的計算，電阻每受1℃的溫度變化就會帶來電阻阻值的變化。它的計算是原本的阻值加上或減去（阻值×**PPM)
當MR2512(6432)LR020FTS其在工作溫度50度時，其阻值范圍為多少? 20+20*75*50/1000000=20.075mΩ
20-20*75*50/1000000=19.925mΩ
在50度工作溫度下，其阻值范圍為 20.075mΩ-19.925mΩ
溫漂正負分的應用：+溫漂表示此阻值在受到溫度的上升時阻值上升，受到溫度的下降時阻值下降。-溫漂表示此阻值在受到溫度的上升時阻值下降，受到溫度的下降時阻值上升。
T.C.R與阻值%比之間關系
