Substrate / 基板 Alumina ceramic (alumina 96%) /華德電阻 氧化鋁陶瓷基板 (氧化鋁含量達 96%)。
Standard Specification / 華德電阻規格標準
Device and Pad - Layout Dimensions / 華德電阻與焊墊建議尺寸
以上是華德電阻參數，順海科技有現存貨源，歡迎咨詢采購請聯系在線客服

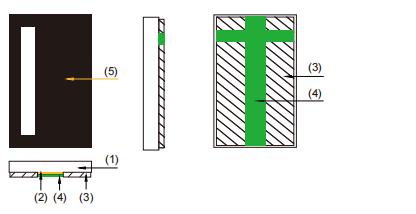

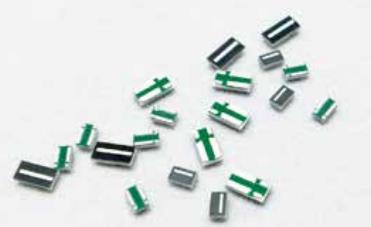

| No. 號碼 | Material / 材質 | Description / 說明 | 實物圖 |
| ① | Substrate / 基板 | Alumina ceramic (alumina 96%) / 氧化鋁陶瓷基板 (氧化鋁含量達 96%) |   |
| ② | Resistive element / 電阻本體 | Alloy / 合金 | |
| ③ | Terminal electrode / 端電極 | Sn、Ni、Cu / 錫、鎳、銅 | |
| ④ | Protective coating / 保護防焊層 | Flame-retardant epoxy, meets UL-94-V0 requirements(green) / 防火級環氧樹脂,符合UL- 94-V0 要求(綠色) |
|
| ⑤ | Marking coating / 文印防焊層 |
Flame-retardant epoxy, meets UL-94-V0 requirements (black) / 防火級環氧樹脂,符合UL- 94-V0 要求(黑色) |
Standard Specification / 華德電阻規格標準
| 產品/系列 | 型號 | Pr (Watt) | Ro (mΩ) | Rt (%) | TCR (ppm) |
| Power rating at 70ºC or below 在環境溫度70ºC 以下時的額定功率 |
Device normal resistance 元件在室溫下的電阻 |
Normal resistance tolerance 元件在室溫下的 電阻誤差範圍 |
Temperature coefficient of resistance 電阻溫度係數 |
||
| HFCL系列 | 0603-□-0W33-R-□□□-□ | 0.33 | 1~25 | ±0.5,±1 | ±50~±200 |
| 1206-□-1W0-R-□□□-□ | 1.0 | 0.5~25 | ±0.5,±1 | ±50~±200 |
Device and Pad - Layout Dimensions / 華德電阻與焊墊建議尺寸
| Unit(單位): mm | Size / 尺寸 | L1 | W1 | T | L2 | W2 | L3/min | V | E |
| HFCL-系列 | 0603 | 0.8±0.15 | 1.6±0.2 | 0.55±0.1 | 0.18 | 0.93 | 0.5 | 0.23 | 0.4 |
| 1206 | 1.6±0.2 | 3.2±0.2 | 0.6±0.2 | 1.3 | 2.29 | 0.6 | 0.7 | 0.4 |
以上是華德電阻參數，順海科技有現存貨源，歡迎咨詢采購請聯系在線客服
