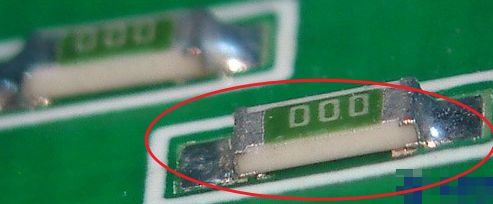

貼片電阻器是在真空條件下，在陶瓷襯底上濺射一層合金電阻膜，再加上玻璃保護層和三層電鍍而成。可靠性高，外觀尺寸均勻，精度高，溫度系數和電阻值公差小。
貼片電阻器的特性：
小體積,輕重量并且適用于回流焊和波峰焊；可靠性高和電氣性能穩定和裝配成本低，與自動安裝設備配套；高機械強度和優越的高頻特性。
零件規格：
零件規格是零件的外形尺寸。自SMT發展以來，為了便于操作，行業已經形成了標準零件系列，所有零件供應商都是按照該標準制造的。
標準件的尺寸可以用英制和公制表示，如下表所示：
英文符號1 2 0 6 0 8 0 5 0 6 0 3 0 4 0 2
公制符號3 2 1 6 2 1 2 5 1 6 0 8 1 0 0 5
意思是：
長：1.2英寸（3.2毫米）寬：0.6英寸（1.6毫米）
長：0.8英寸（2.0毫米）寬：0.5英寸（1.25毫米）
長：0.6英寸（1.6毫米）寬：0.3英寸（0.8毫米）
長：0.4英寸（1.0毫米）寬：0.2英寸（0.5毫米）
1.102是5％精度電阻值的表達式：
前兩位代表有效數字，第三位代表零的數量。基本單位為Ω，102=1000Ω=1KΩ。
2.1002是1％電阻值的表達式：
前三位代表有效數字，第四位代表零的數量。基本單位為Ω，1002=10000Ω=10KΩ。
3.小時點用"R"來表示。
和占據一個有效數字，另外兩個是有效數字。
例如，“2R4”=“2.4Ω”；“R15”=“0.15Ω”。
工作溫度范圍（貼片電阻器）為-55-+125℃，尺寸與最大工作電壓有關：0 2 0 1MIN，50V的型號是0 4 0 2和0 6 0 3，150V是0 8 0 5型號的電壓，200V為其他尺寸。
小體積,輕重量并且適用于回流焊和波峰焊；可靠性高和電氣性能穩定和裝配成本低，與自動安裝設備配套；高機械強度和優越的高頻特性。
零件規格：
零件規格是零件的外形尺寸。自SMT發展以來，為了便于操作，行業已經形成了標準零件系列，所有零件供應商都是按照該標準制造的。
標準件的尺寸可以用英制和公制表示，如下表所示：
英文符號1 2 0 6 0 8 0 5 0 6 0 3 0 4 0 2
公制符號3 2 1 6 2 1 2 5 1 6 0 8 1 0 0 5
意思是：
長：1.2英寸（3.2毫米）寬：0.6英寸（1.6毫米）
長：0.8英寸（2.0毫米）寬：0.5英寸（1.25毫米）
長：0.6英寸（1.6毫米）寬：0.3英寸（0.8毫米）
長：0.4英寸（1.0毫米）寬：0.2英寸（0.5毫米）
1.102是5％精度電阻值的表達式：
前兩位代表有效數字，第三位代表零的數量。基本單位為Ω，102=1000Ω=1KΩ。
2.1002是1％電阻值的表達式：
前三位代表有效數字，第四位代表零的數量。基本單位為Ω，1002=10000Ω=10KΩ。
3.小時點用"R"來表示。
和占據一個有效數字，另外兩個是有效數字。
例如，“2R4”=“2.4Ω”；“R15”=“0.15Ω”。
工作溫度范圍（貼片電阻器）為-55-+125℃，尺寸與最大工作電壓有關：0 2 0 1MIN，50V的型號是0 4 0 2和0 6 0 3，150V是0 8 0 5型號的電壓，200V為其他尺寸。
