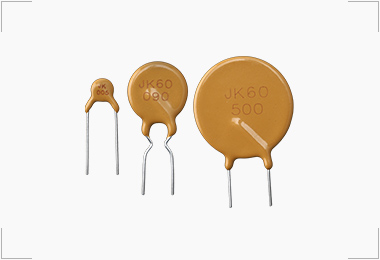

插入式自恢復保險絲額定電流與溫度的關系
發布時間： 2022-06-02
瀏覽次數： 1466
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
插入式自愈保險絲的幾個重要參數：最大電壓Vmax、最大電流Imax、保持電流Ihold和動作電流iTrip。這兩個默認值是正常溫度25℃下的數據，以及啟動機器一小時后動作時產生的功率PD、最小內阻rimin、最大內阻rimax和最大內阻r1max。在選擇插入式自恢復保險絲時，我們不僅要考慮上述主要參數，還要考慮板的工作環境溫度，因為的額定電流值在不同的工作環境溫度下是不同的。接下來，我們將詳細了解插入式自恢復保險絲的額定電流和溫度之間的關系。
A16-100，本型號保險絲為插入式自愈保險絲，常溫（25℃）下額定電流為1.0A；工作環境溫度為0℃時，該料號插件自恢復保險絲的額定電流為常溫下的120％，即1.2A；工作環境溫度為-20℃時，插件自恢復保險絲的額定電流為常溫下的130％，即1.3A；當工作環境溫度為-40℃時，該料號插件自恢復保險絲的額定電流為常溫下的145％，即1.45a。當工作環境溫度為+40℃時，該料號插件自恢復保險絲的額定電流為常溫下的88％，即0.88a；當工作環境溫度為+50℃時，該料號插件自恢復保險絲的額定電流為常溫下的80％，即0.80a；當工作環境溫度為+60℃時，該料號插件自恢復保險絲的額定電流為常溫下的71％，即0.71a；當工作環境溫度為+70℃時，該料號插件自恢復保險絲的額定電流為常溫下的66％，即0.66a；當工作環境溫度為+85℃時，該料號插件自恢復保險絲的額定電流為常溫下的56％，即0.56a。
A16-100，本型號保險絲為插入式自愈保險絲，常溫（25℃）下額定電流為1.0A；工作環境溫度為0℃時，該料號插件自恢復保險絲的額定電流為常溫下的120％，即1.2A；工作環境溫度為-20℃時，插件自恢復保險絲的額定電流為常溫下的130％，即1.3A；當工作環境溫度為-40℃時，該料號插件自恢復保險絲的額定電流為常溫下的145％，即1.45a。當工作環境溫度為+40℃時，該料號插件自恢復保險絲的額定電流為常溫下的88％，即0.88a；當工作環境溫度為+50℃時，該料號插件自恢復保險絲的額定電流為常溫下的80％，即0.80a；當工作環境溫度為+60℃時，該料號插件自恢復保險絲的額定電流為常溫下的71％，即0.71a；當工作環境溫度為+70℃時，該料號插件自恢復保險絲的額定電流為常溫下的66％，即0.66a；當工作環境溫度為+85℃時，該料號插件自恢復保險絲的額定電流為常溫下的56％，即0.56a。
