陸海自恢復保險絲封裝大全以及個應用場景
發布時間： 2022-08-29
瀏覽次數： 1920
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列

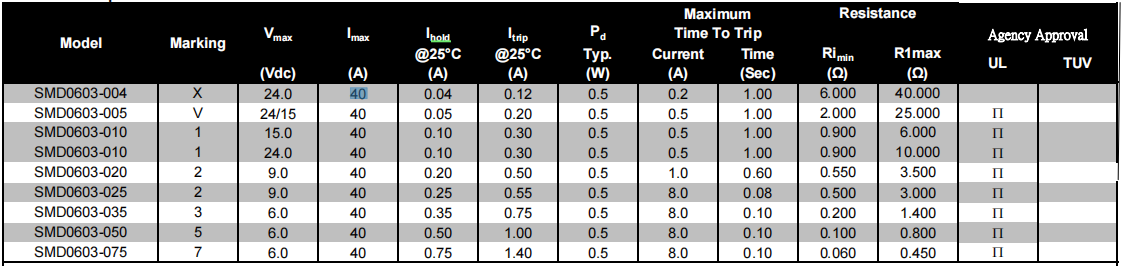

一、SMD0603系列：當電路發生短路或者過載時，流經集電通保護器的大電流使其集溫升高，當達到居里溫度時，其態密度迅速減小，相變增大，內部的導電鏈路呈雪崩態變或斷裂，尺寸大小為1.6*0.8MM，電流范圍從0.1A-1A，耐壓值從6V-15V。陸海0603貼片保險絲技術成熟，在各種電子行業都頻繁使用到，是小體積自恢復保險絲常用的系列。
實用范圍：藍牙耳機，汽車電子：汽車線束、汽車防盜器、汽車微電機、汽車電子產品等。電器設備：衛星接收機、安防設備、揚聲器。
二、SMD0805系列：此為空間極為有限且需要自恢復保護的應用提供表面貼裝過電流保護。功能與特色: 符合RoHS標準且不含鉛和鹵素對故障電流作出快速響應緊湊型設計節省了電路板空間，具有低電阻，小尺寸與高溫焊料兼容的優點。尺寸為2.0*1.2MM。SMD封裝。
實用范圍：USB外圍設備硬盤驅動器光盤驅動器適用于主板和外圍設備的即插即用型保護裝置手機- 電池和端口保護硬盤驅動器PDA / 數碼相機游戲控制臺端口保護。
三、NSMD系列：PPTC又名“自恢復保險絲”或“萬次保險絲”，是高靈敏度的非線性熱敏電阻，當電機堵轉或回路中的電流過大時，PPTC從低阻狀態躍變為高阻狀態，從而限制電機或電路的電流，起到了及時保護的作用。只需要單個PPTC元件即可達到過溫、過流保護的目的，不但能讓電動玩具安全可靠、順利通過歐美安規認證，還能減少元件成本、減少服務成本、大力提高電動玩具的市場競爭力。體積大小為3.2*1.6MM。
實用范圍：玩具，安防，智能家居，車載。
四、SMD1210系列：自恢復保險絲應用于USB接口：當USB3.0口因負載過載、電流高于設計電流時，JDTFUSE會立即啟動保護，限制電路的電流，達到保護USB3.0串行接口的內部DSP芯片以及電源處理電路目的，只有當切斷電源或故障修復后，JDTFUSE自動恢復，不斷電是不會恢復的。（推薦閱讀：自恢復保險絲在翻頁廣告屏的保護應用）這就解決了溫度降低而重復工作燒壞接口電路的潛在危險問題、同時又準確保護了接口電路及系統設備。這種應用JDTFUSE的方案比目前其他方法都好，只要一個PTC元件串聯于小USB的電源線上即可。體積大小為3.2*2.0MM。
實用范圍：車充，USB接口，智能家居等。

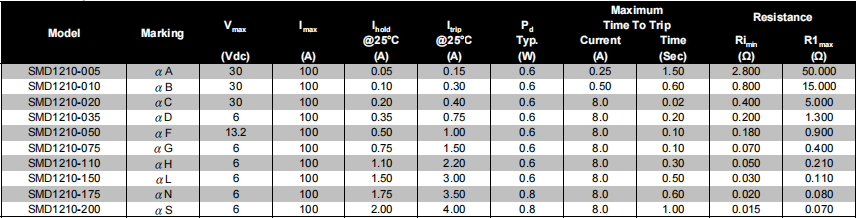

參數表格：
五、MSMD系列:臺灣陸海自恢復保險絲，自恢復保險絲是采用高分子有機聚合物在高壓，高溫反應的條件下，攙加導電粒子材料后，經過特殊的工藝加工而成。在電路中正溫度系數（PPTC）過電流保護元件是在電路中串聯使用，當電流急速增加的時候，PPTC從低電阻變高電阻來保護電路
實用范圍：安防，家居智能，USB接口等。

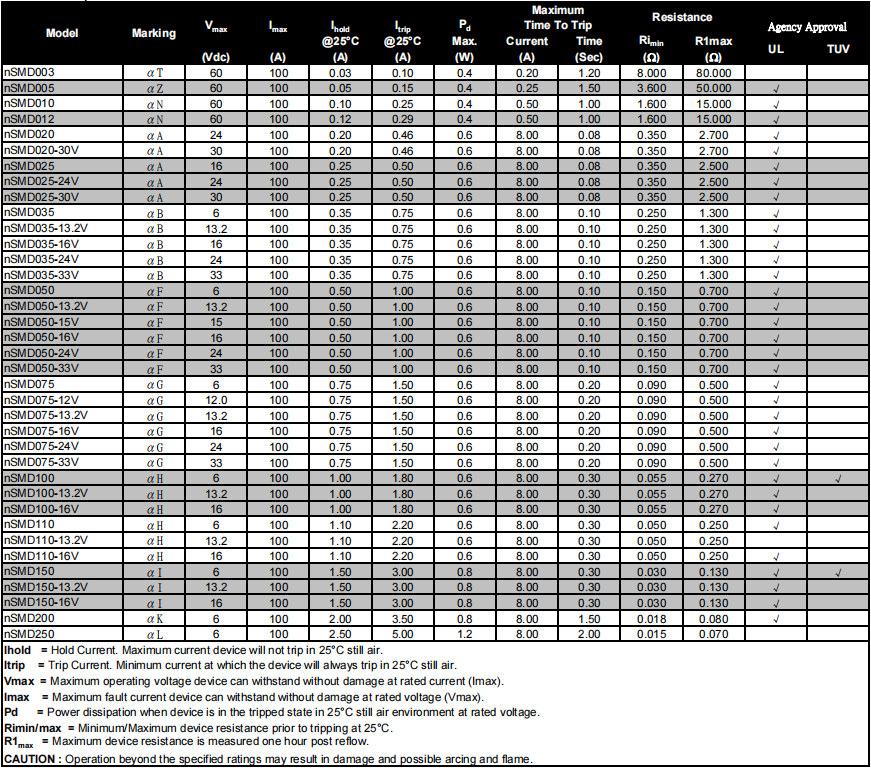

參數表格：
六：SMD2018系列：可為需要自恢復保護的低電壓（≤60V）應用提供表面貼裝過電流保護。功能與特色: 符合RoHS標準，無鉛對故障電流作出快速響應高電壓小尺寸與高溫焊料兼容。
實用范圍：1.IEEE 1394端口的保護2.驅動以太網端口保護3.汽車電子4.控制模塊的保護。
七：SMD系列：體積大小為7.5*5.5MM，貼片型、無鉛、卷盤式包裝自恢復保險絲，應用于高密度線路板，工作電流：0.3-3A 工作電壓：6-60V，工作溫度：-40℃-85℃。
實用范圍：安防，智能家居，車充。
