高耐久?高可靠性薄膜貼片電阻器
ERA V 型 (高電阻 ERA K 型)
(ERA 3K, 6K, 8K 系列)
ERA 2V, 3V, 6V, 8V 系列
薄膜貼片電阻器特點
● 大功率 : 與傳統產品相比，具有更高的額定功率，元件最高電壓和最高過載電壓
● 高可靠性 : 在高溫·高濕環境下性能穩定 (85 ℃ 85 %額定負荷，類別溫度范圍：–55 ℃ ~ +155 ℃)
● 高精度 : 先進的薄膜工藝確保高精度低電阻值容差及低溫度系數(低T.C.R.)
● 高性能 : 適應電流雜音，直線性現象
● 抗ESD性 : 采用獨特的高耐久設計，具有的高耐ESD特性在 (AEC-Q200-002 HBM Class 1c 以上)
● 耐硫化性 : 通過采用耐硫化性電極材料，實現高耐硫化特性
● 參考標準 : IEC 60115-8，JIS C 5201-8，JEITA RC-2133C
● 符合AEC-Q200
● 已應對 RoHS 指令
■ 包裝方法，焊盤圖案設計，推薦焊接條件, 安全注意事項請參考(共通情報)

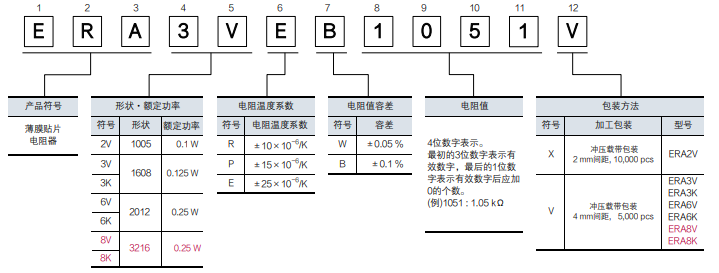

薄膜貼片電阻器命名方式

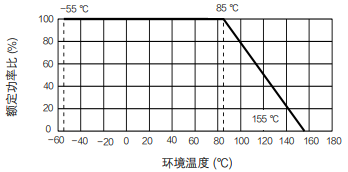

薄膜貼片電阻器負荷降低曲線
當工作環境溫度超過85 ℃，請按照右圖的負荷 降低曲線來減少額定功率。

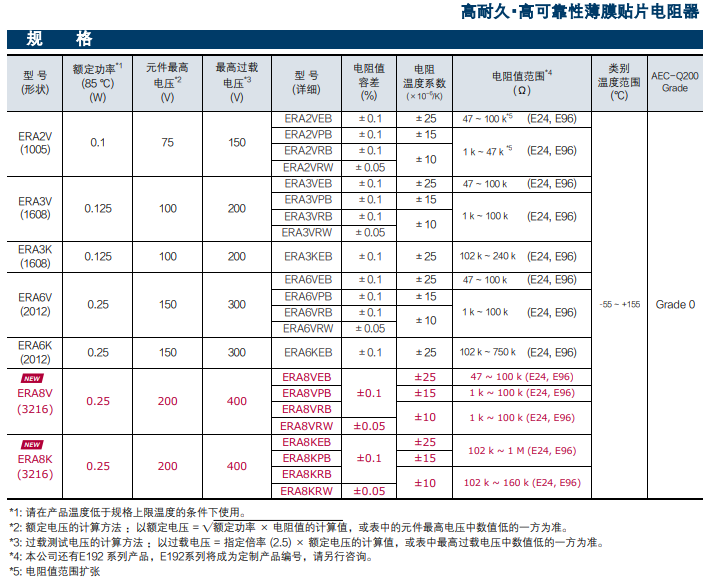

薄膜貼片電阻器規格

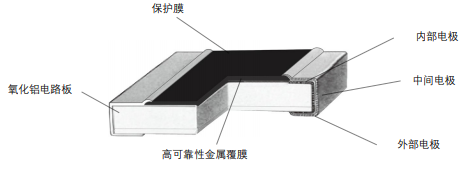

薄膜貼片電阻器結構圖

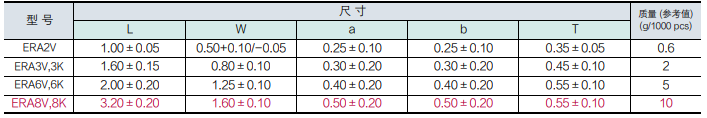

薄膜貼片電阻器外光尺寸
