原標題:一分鐘看懂保險絲的工作原理及其結構
我們都知道，當電流流過導體時，因?qū)w存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：Q=0.24I2RT；其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式我們不難看出保險絲的簡單的工作原理了。
當制作保險絲的材料及其形狀確定了，其電阻R就相對確定了（若不考慮它的電阻溫度系數）。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小于熱量耗散的速度時，保險絲是不會熔斷的。
若產生熱量的速度等于熱量耗散的速度時，在相當長的時間內它也不會熔斷。若產生熱量的速度大于熱量耗散的速度時，那么產生的熱量就會越來越多。又因?yàn)樗幸欢ū葻峒百|(zhì)量，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。
我們從這個原理中應該知道，您在設計制造保險絲時必須認真地研究您所選材料的物理特性，并確保它們有一致幾何尺寸。因?yàn)檫@些因素對保險絲能否正常工作起了致關重要的作用。同樣，您在使用它的時候，一定要正確地安裝它。
保險絲的構造如何？各有什么功效？又有什么要求？
一般保險絲由三個部分組成：
一、是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致，最重要的是熔斷特性要一致；
二、是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻；
三、是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象；(推薦閱讀：太陽能路燈需要PPTC做過流過溫保護)
電力電路及大功率設備所使用的保險絲，不僅有一般保險絲的三個部分，而且還有滅弧裝置，因?yàn)檫@類保險絲所保護的電路不僅工作電流較大，而且當熔體發生熔斷時其兩端的電壓也很高，往往會出現熔體已熔化（熔斷）甚至已汽化，但是電流并沒有切斷，其原因就是在熔斷的一瞬間在電壓及電流的作用下，保險絲的兩電極之間發生拉弧現象。這個滅弧裝置必須有很強的絕緣性與很好的導熱性，且呈負電性。石英砂就是常用的滅弧材料。
另外，還有一些保險絲有熔斷指示裝置，它的作用就是當保險絲動作（熔斷）后其本身發生一定的外觀變化，易于被維修人員發現，例如：發光、變色、彈出固體指示器等。
深圳市順海科技有限公司是一家專業代理電子元器件的服務商，電阻器，電感器，保險絲具有極大優勢，保險絲主要代理有華德，天二，億能品牌，海量庫存，原廠技術支持，歡迎咨詢?cè)嚇印?br /> 標簽:保險絲、保險絲工作原理、保險絲結構
我們都知道，當電流流過導體時，因?qū)w存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：Q=0.24I2RT；其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式我們不難看出保險絲的簡單的工作原理了。
當制作保險絲的材料及其形狀確定了，其電阻R就相對確定了（若不考慮它的電阻溫度系數）。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小于熱量耗散的速度時，保險絲是不會熔斷的。
若產生熱量的速度等于熱量耗散的速度時，在相當長的時間內它也不會熔斷。若產生熱量的速度大于熱量耗散的速度時，那么產生的熱量就會越來越多。又因?yàn)樗幸欢ū葻峒百|(zhì)量，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。
我們從這個原理中應該知道，您在設計制造保險絲時必須認真地研究您所選材料的物理特性，并確保它們有一致幾何尺寸。因?yàn)檫@些因素對保險絲能否正常工作起了致關重要的作用。同樣，您在使用它的時候，一定要正確地安裝它。
保險絲的構造如何？各有什么功效？又有什么要求？
一般保險絲由三個部分組成：
一、是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致，最重要的是熔斷特性要一致；
二、是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻；
三、是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象；(推薦閱讀：太陽能路燈需要PPTC做過流過溫保護)
電力電路及大功率設備所使用的保險絲，不僅有一般保險絲的三個部分，而且還有滅弧裝置，因?yàn)檫@類保險絲所保護的電路不僅工作電流較大，而且當熔體發生熔斷時其兩端的電壓也很高，往往會出現熔體已熔化（熔斷）甚至已汽化，但是電流并沒有切斷，其原因就是在熔斷的一瞬間在電壓及電流的作用下，保險絲的兩電極之間發生拉弧現象。這個滅弧裝置必須有很強的絕緣性與很好的導熱性，且呈負電性。石英砂就是常用的滅弧材料。
另外，還有一些保險絲有熔斷指示裝置，它的作用就是當保險絲動作（熔斷）后其本身發生一定的外觀變化，易于被維修人員發現，例如：發光、變色、彈出固體指示器等。
深圳市順海科技有限公司是一家專業代理電子元器件的服務商，電阻器，電感器，保險絲具有極大優勢，保險絲主要代理有華德，天二，億能品牌，海量庫存，原廠技術支持，歡迎咨詢?cè)嚇印?br /> 標簽:保險絲、保險絲工作原理、保險絲結構
熱門文章：
新品推薦
貼片保險絲
尺寸范圍：0603~1032
電流：500mA~60A
電壓：32V~250V
特性：一次性
安規：齊全
材質：陶瓷
了解詳情
功率貼片電阻
尺寸范圍：0402~2512
阻值：所有阻值
功率：0.125W~2W
精度：0.1%,0.5%,1%,5%
溫漂：100ppm及其他
材質：厚膜電阻,薄膜電阻
了解詳情
精密貼片電阻
尺寸范圍：0201~2512
阻值：1R~10M
功率：0.0125W~2W
精度：0.01%,0.05%,0.1%,0.5%,1%
溫漂：1ppm~75ppm
材質：厚膜電阻、精密電阻、薄膜電阻
了解詳情
防浪涌電阻
尺寸：0201~2512
精度：±0.01%、±0.05%、±0.1%、±0.25%、±0.5%、±1%
功率：1/32W、1/16W、1/10W、1/8W、1/5W、1/4W、1/2W等
阻值范圍：1~3M可選
TCR(溫度系數)：±5、±10、±15、±25、±50PPM/℃
了解詳情

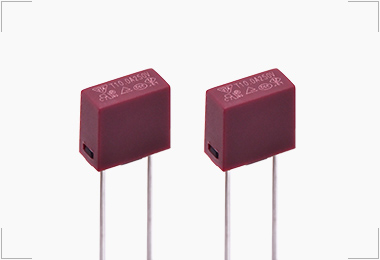

超小型保險絲
