原標題:（干貨）保險絲工作原理有哪些？其中結構分哪幾種
保險絲工作原理:
當保險絲通電時，由于自身的電阻，電能轉化為熱量，從而使熔體升溫。同時，電流產生的熱量通過熔體和外殼輻射到周圍環境，并通過對流和傳導散熱。而且保險絲通過允許的工作電流時，發出的熱量與產生的熱量保持平衡，熱量不會積聚在熔體中以提高熔體的溫度，因此保險絲不會達到其熔點并熔斷。
保險絲通過的電流達到一定數值時，由電能轉化的熱量增多，散熱速度跟不上發熱速度，這些熱量就會在熔體上逐漸積累，使熔體溫度升高，當溫度達到熔絲的熔點時，熔絲開始熔化并繼續吸收熱量進一步熔化變成液態，隨后熔絲溫度進一步升高到汽化點形成電弧，電弧是一種氣體游離放電現象，電弧的強弱與電路的電壓有關，電壓越高電弧越強，保險絲的額定電壓主要區別在于保險絲熔斷時能承受的電路電壓不同，保險絲不能用于高于其額定電壓的電路中，因為電路電壓高于保險絲額定電壓時電弧不容易熄滅。
此外，電弧的強度也與電路中的電流有關，電流越大，電弧越強。如果電弧不能及時熄滅，不僅會切斷電路，還會燒毀電路中的其他部分，造成火災和事故。高防爆保險絲通過添加防爆沙來熄滅電弧。只有在電弧熄滅后，保險絲才能真正切斷電流，達到保護其他設備的目的。
保險絲結構:
一、是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致，最重要的是熔斷特性要一致，家用保險絲常用鉛銻合金制成。
二、是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻。
三、是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象。
深圳市順?？萍?/a>有限公司代理銷售華德全系列貼片保險絲，溫度保險絲，陶瓷管保險絲，玻璃管保險絲，塑料保險絲以及電力保險絲與合金金品電阻，大量現貨銷售，歡迎咨詢合作。
標簽:保險絲、保險絲工作原理、保險絲結構、順海科技
保險絲工作原理:
當保險絲通電時，由于自身的電阻，電能轉化為熱量，從而使熔體升溫。同時，電流產生的熱量通過熔體和外殼輻射到周圍環境，并通過對流和傳導散熱。而且保險絲通過允許的工作電流時，發出的熱量與產生的熱量保持平衡，熱量不會積聚在熔體中以提高熔體的溫度，因此保險絲不會達到其熔點并熔斷。
保險絲通過的電流達到一定數值時，由電能轉化的熱量增多，散熱速度跟不上發熱速度，這些熱量就會在熔體上逐漸積累，使熔體溫度升高，當溫度達到熔絲的熔點時，熔絲開始熔化并繼續吸收熱量進一步熔化變成液態，隨后熔絲溫度進一步升高到汽化點形成電弧，電弧是一種氣體游離放電現象，電弧的強弱與電路的電壓有關，電壓越高電弧越強，保險絲的額定電壓主要區別在于保險絲熔斷時能承受的電路電壓不同，保險絲不能用于高于其額定電壓的電路中，因為電路電壓高于保險絲額定電壓時電弧不容易熄滅。
此外，電弧的強度也與電路中的電流有關，電流越大，電弧越強。如果電弧不能及時熄滅，不僅會切斷電路，還會燒毀電路中的其他部分，造成火災和事故。高防爆保險絲通過添加防爆沙來熄滅電弧。只有在電弧熄滅后，保險絲才能真正切斷電流，達到保護其他設備的目的。
保險絲結構:
一、是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致，最重要的是熔斷特性要一致，家用保險絲常用鉛銻合金制成。
二、是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻。
三、是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象。
深圳市順?？萍?/a>有限公司代理銷售華德全系列貼片保險絲，溫度保險絲，陶瓷管保險絲，玻璃管保險絲，塑料保險絲以及電力保險絲與合金金品電阻，大量現貨銷售，歡迎咨詢合作。
標簽:保險絲、保險絲工作原理、保險絲結構、順海科技
新品推薦

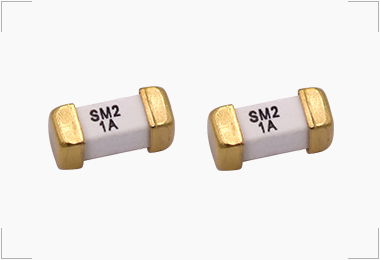

貼片保險絲
