原標題:（干貨）阻容電路保險絲電阻陰陽值要怎么選擇？選擇大概范圍有哪些？

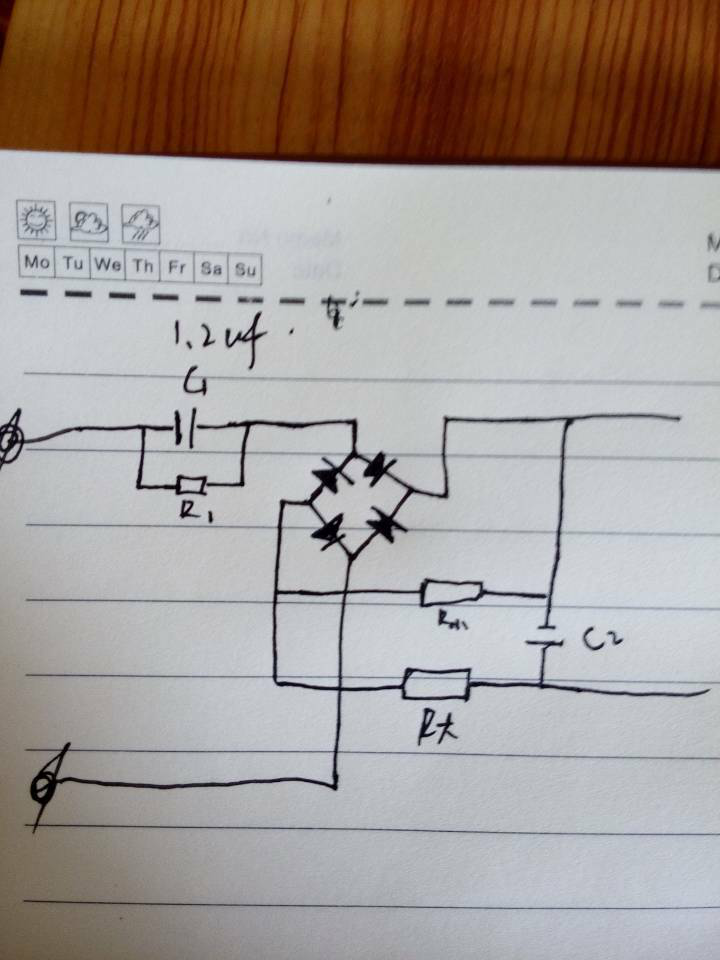

有很多人好奇阻容電路保險絲電阻陰陽值有沒有明確大概范圍？答案:有如圖:
圖中，R1是C1的放電4102電阻，在切斷1653電路時釋放C1的殘留電荷，幾乎不影響電路動作，所以一般可以選擇300K~500K。 只要滿足適當的放電速率即可，越是C1總選舉值越小。
R1是C2的充放電電阻器，用于在斷開電源電路時釋放C2的殘留正電荷，因為是串聯在電源電路中，一般選的大點，在500K～1M就可以。
電源接通的瞬間，C1相對于220V交流接近短路，但此時流過的電流大，負載容易損壞，為了吸收該電流，在電路中加入了C2。請注意，我們認為C2的主要用途是吸收，次要的是過濾。 實際上，這個電路是否有濾波電容沒有關系。 C2選2μf~10μf即可，所以請不要太大。
串聯r大是為了保護負載，該電阻值的計算可以通過將220V除以負載能夠瞬間通過的尖峰電流來計算，但是，一般采用經驗的數值，是因為該算法沒有考慮C2的吸收作用，r大會大，不僅使電源的驅動能力降低，而且計算出自己的電功耗大，其次所需電阻功率大，體積大，發熱，不利于電路結構和穩定。 因此，一般通過實驗，值的范圍與網站數據庫負載的電阻值有關，負載電阻值越大，值越小，一般在1.5K~300Ω之間即可。
深圳市順海科技有限公司是一家專業代理銷售被動電子元器件的企業，產品品類涵蓋：電容器，貼片電容，陶瓷電容，安規電容，電解電容；電阻器，貼片電阻，合金電阻，低阻值電阻，功率電阻，車規電阻，精密電阻，電流檢測電阻，采樣電阻等等；電感器，貼片電感，功率電感，一體成型電感，高頻電感，磁環電感等等；保險絲，貼片保險絲，溫度保險絲，自恢復保險絲，一次性保險絲等等。經營的品牌有：村田（MURATA）,東電化（TDK）,太誘（TAIYO）,國巨（YAGEO）,三星（SAMSUNG）,厚聲，天二，旺詮，華德等品牌。順海科技經過多年的發展，擁有完備的供應鏈系統，有極強的抗風險能，歡迎各位老板，采購，工程選型，詢價，拿樣合作。
標簽:電阻、電容、保險絲、保險絲電阻陰陽值、順海科技
