原標題:（干貨）三星品牌貼片電容的結構材料特性介紹
三星貼片電容器的結構和材料特性，其實貼片電容器的結構相似，表現的不同點在于電容值和功率方面，以下的小編向你說明電容器結構和材料特性。

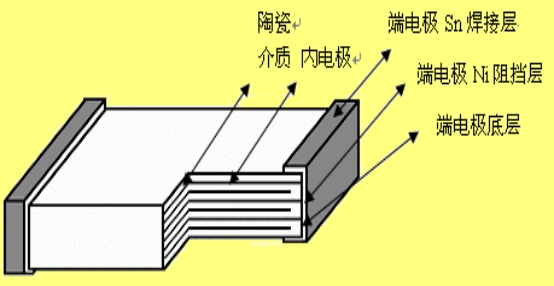

（1）三星貼片電容器結構：從下圖可以看出，貼片電容器主要由陶瓷介質、內電極、端電極sn焊層、端電極ni勢壘層、端電極底層組成。
（2）三星貼片電容材料特性：
Ⅰ類介質電容器(NP0 溫度補償型)：
COG電氣性能參數穩定,隨溫度,電壓,時間的變化率很小,適合使用在對穩定性要求較高的高頻電路中，如諧振電路。采用特殊結構設計可以獲得較低的ESR.其高”Q”值產品的Q值可以達到1000以上.
C0G—使用溫度范圍在-55~+125℃，容量變化范圍為0±30ppm/℃.
1類瓷的EIA標志代碼(-55℃～125℃)
Ⅱ類介質電容器：
X7R(X5R):電氣性能參數較穩定,隨溫度的變化其性能變化不很顯著。X7R屬高K值電介質,可生產較高容量的電容器.適用于隔直,耦合,旁路的電路中(X5R:-55，85，C%±15%)。
Y5V:電氣性能參數的穩定性較差,但可生產出更高容量的電容器。適用于去偶電路和濾波電路。
2類瓷的EIA標志代碼
以上是三貼片電容的結構和材料特性的全部內容。 如果你還沒有選擇的話，請您聯系順海科技專門技術人員，我們會給您更專業的說明。
