原標題：熱敏電阻特性
熱敏電阻特性是什么怎么算？熱敏電阻是敏感元器件的一種，根據溫度系數分為正溫度系數熱敏電阻(PTC)和負溫度系數熱敏電阻(NTC)。熱敏電阻的典型特征是對溫度敏感，在不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻(PTC)溫度越高，電阻值越大，負溫度系數熱敏電阻(NTC)溫度越高，電阻值越低，屬于半導體部件。那么熱敏電阻特性是什么？小編整理分享給大家。
熱敏電阻特性

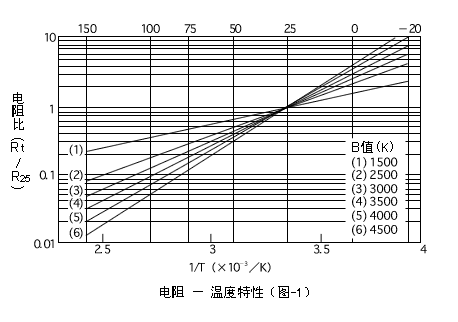

熱敏電阻的電阻-溫度特性，R=R0exp{b(1/T-1/T0)}:R:溫度T(k)時的電阻值、Ro:溫度T0、(k)時的電阻值、b:b值、*T(k)=t(º)+273.15；實際上，熱敏電阻的b值不一定，其變化大小因材料構成而異，最大可達5K/°C。因此，在較大的溫度范圍內應用1時，與實測值之間存在一定的誤差。在這里，如果將公式1中的b值作為公式2所示的溫度函數計算，則可以降低與實測值的誤差，認為相似。
BT=CT2+DT+E，在上式中，C、D、E是常數。此外，由于生產條件的不同，B值的變動會導致常數E的變化，但常數C、D不會改變。因此，在討論B值的變動量時，只要考慮常數E即可。常數C、D、E的計算，常數C、D、E可由4點的（溫度、電阻值）數據（T0,R0).(T1,R1）.(T2,R2）and(T3,R3），通過式3～6計算。首先由式樣3根據T0和T1,T2,T3的電阻值求出B1,B2,B3，然后代入以下各式樣。
電阻值計算例:根據電阻-溫度特性表，25°C時的電阻值為5(kω)，b值偏差為50(k)的熱敏電阻為10°C~30°C的電阻值。步驟如下。
（1）根據電阻-溫度特性表，尋求常數C、D、E；求常數C、D、E。To=25+273.15T1=10+273.15T2=20+273.15T3=30+273.15
（2）代入BT=CT2+DT+E+50，求BT；
（3）將數值代入R=5exp {(BT1/T-1/298.15）}，求R。*T:10+273.15～30+273.15；
以上內容主要介紹熱敏電阻特性。
