原標題：0603封裝尺寸
0603封裝尺寸保險絲有哪些？0603保險絲封裝尺寸區分兩種一種是0603貼片一次性保險絲的封裝尺寸，另一種0603自恢復保險絲的封裝尺寸。像0603貼片自恢復保險絲普遍應用在USB外圍設備，硬盤驅動器，光盤驅動器，適用于主板和外圍設備的即插即用型保護裝置，手機等電子設備上；而0603一次性保險絲都能應用在筆記本電腦、數碼相機、移動、打印機、DVD播放機、便攜式電子產品、游戲系統、LCD顯示器等產品上。那么這兩種規格的0603封裝尺寸參數有哪些？小編今天根據規格書上整理圖文結合分享給大家。
0603封裝尺寸貼片一次性保險絲
0603封裝尺寸貼片一次性快斷保險絲參數選擇
0603封裝尺寸貼片一次性慢斷保險絲參數選擇
0603封裝尺寸FSML保險絲自恢復
0603封裝尺寸FSML保險絲自恢復參數選擇
0603封裝尺寸FSMD保險絲自恢復
0603封裝尺寸FSMD保險絲自恢復參數選擇
以上內容主要介紹分享0603封裝尺寸一次性保險絲及0603封裝尺寸自恢復保險絲相關參數。
深圳市順海科技有限公司是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全系列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢復保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您咨詢與合作。
標簽：0603封裝尺寸、0603封裝尺寸一次性保險絲、0603封裝尺寸自恢復保險絲
0603封裝尺寸保險絲有哪些？0603保險絲封裝尺寸區分兩種一種是0603貼片一次性保險絲的封裝尺寸，另一種0603自恢復保險絲的封裝尺寸。像0603貼片自恢復保險絲普遍應用在USB外圍設備，硬盤驅動器，光盤驅動器，適用于主板和外圍設備的即插即用型保護裝置，手機等電子設備上；而0603一次性保險絲都能應用在筆記本電腦、數碼相機、移動、打印機、DVD播放機、便攜式電子產品、游戲系統、LCD顯示器等產品上。那么這兩種規格的0603封裝尺寸參數有哪些？小編今天根據規格書上整理圖文結合分享給大家。

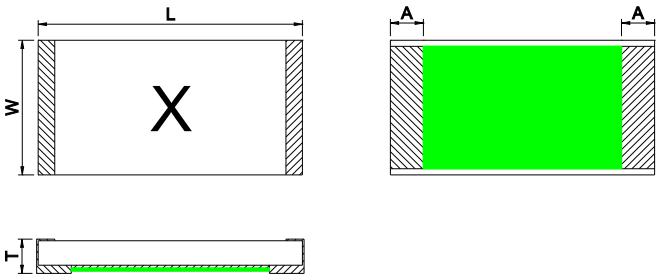

0603封裝尺寸貼片一次性保險絲
| 型號 | W（寬） | L（長） | T（高） | A（焊接寬度） | 特性 |
| 0603F | 0.80±0.20 | 1.60±0.20 | 0.60±0.15 | 0.30±0.15 | 快斷/一次性 |
| 0603T | 0.80±0.20 | 1.60±0.20 | 0.60±0.15 | 0.30±0.15 | 慢斷/一次性 |
0603封裝尺寸貼片一次性快斷保險絲參數選擇
| 體積 | 額定電流 | 額定電壓 | 分段能力 | 認證 | 類型 | 品牌 |
| 0603F | 0.5A/500mA | 125V DC | 50A@125V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 0.75A/750mA | 125V DC | 50A@125V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 1A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 1.25A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 1.5A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 1.75A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 2A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 2.5A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 3A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 3.5A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 4A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 5A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603F | 6A | 63V DC | 50A@63V DC | UL | 快斷保險絲/貼片式保險絲/一次性保險絲 | 華德 |
0603封裝尺寸貼片一次性慢斷保險絲參數選擇
| 體積 | 額定電流 | 額定電壓 | 分段能力 | 認證 | 類型 | 品牌 |
| 0603T | 1A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 1.5A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 2A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 2.5A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 3A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 3.5A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 4A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 5A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |
| 0603T | 6A | 32V DC | 50A@32V DC | UL | 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 | 華德 |

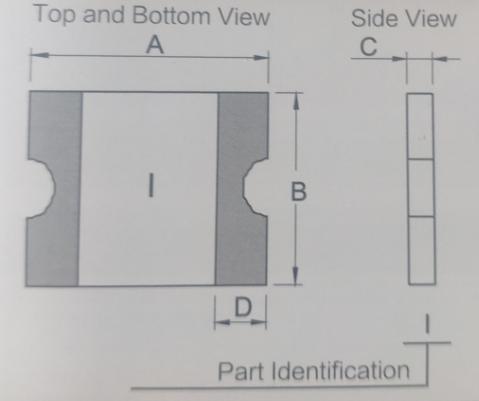

0603封裝尺寸FSML保險絲自恢復
| 型號 |
Marking （標識） |
A（寬） | B（長） | C（高） | D（焊接寬度） | |||
| Min | Max | Min | Max | Min | Max | Min | ||
| TLC-FSML035 | C | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML050 | F | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML075 | H | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML100 | I | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML110 | I | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML125 | J | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML150 | L | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML175 | O | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML200 | S | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSML250 | T | 1.45 | 1.85 | 0.65 | 1.05 | 0.65 | 0.95 | 0.20 |
| TLC-FSML260 | T | 1.45 | 1.85 | 0.65 | 1.05 | 0.65 | 0.95 | 0.20 |
| TLC-FSML300 | Z | 1.45 | 1.85 | 0.65 | 1.05 | 0.65 | 0.95 | 0.20 |
0603封裝尺寸FSML保險絲自恢復參數選擇
| 型號 |
保持電流 | 跳脫電流 | 最大電壓 | 最大電流 | 最大動作時間 | 消耗功率 | 電阻范圍 | ||
| IH，（A） | IT，（A） | V max，（V） | I，max（A） | （A） | （Sec） | Pd typ，（W） | R min | R1 max | |
| TLC-FSML035 | 0.35 | 0.75 | 6.00 | 50.00 | 8.00 | 0.10 | 0.50 | 0.200 | 1.000 |
| TLC-FSML050 | 0.50 | 1.00 | 6.00 | 50.00 | 8.00 | 0.10 | 0.50 | 0.060 | 0.350 |
| TLC-FSML075 | 0.75 | 1.50 | 6.00 | 50.00 | 8.00 | 0.20 | 0.50 | 0.040 | 0.250 |
| TLC-FSML100 | 1.00 | 2.00 | 6.00 | 50.00 | 8.00 | 0.30 | 0.50 | 0.030 | 0.120 |
| TLC-FSML110 | 1.10 | 2.20 | 6.00 | 50.00 | 8.00 | 0.30 | 0.50 | 0.025 | 0.110 |
| TLC-FSML125 | 1.25 | 2.50 | 6.00 | 50.00 | 8.00 | 0.40 | 0.50 | 0.015 | 0.095 |
| TLC-FSML150 | 1.50 | 3.00 | 6.00 | 50.00 | 8.00 | 0.50 | 0.50 | 0.010 | 0.080 |
| TLC-FSML175 | 1.75 | 3.50 | 6.00 | 50.00 | 8.00 | 0.60 | 0.50 | 0.008 | 0.070 |
| TLC-FSML200 | 2.00 | 4.00 | 6.00 | 50.00 | 8.00 | 2.00 | 0.50 | 0.006 | 0.065 |
| TLC-FSML250 | 2.50 | 5.00 | 6.00 | 50.00 | 8.00 | 3.00 | 0.60 | 0.004 | 0.050 |
| TLC-FSML260 | 2.60 | 5.20 | 6.00 | 50.00 | 8.00 | 3.00 | 0.60 | 0.004 | 0.045 |
| TLC-FSML300 | 3.00 | 6.00 | 6.00 | 50.00 | 8.00 | 5.00 | 0.60 | 0.003 | 0.040 |
0603封裝尺寸FSMD保險絲自恢復
| 型號 |
Marking （標識） |
A（寬） | B（長） | C（高） | D（焊接寬度） | |||
| Min | Max | Min | Max | Min | Max | Min | ||
| TLC-FSMD010 | I | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.85 | 0.20 |
| TLC-FSMD020 | - | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSMD035 | II | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 0.75 | 0.20 |
| TLC-FSMD050 | ● | 1.45 | 1.85 | 0.65 | 1.05 | 0.35 | 1.00 | 0.20 |
0603封裝尺寸FSMD保險絲自恢復參數選擇
| 型號 |
保持電流 | 跳脫電流 | 最大電壓 | 最大電流 | 最大動作時間 | 消耗功率 | 電阻范圍 | ||
| IH，（A） | IT，（A） | V max，（V） | I，max（A） | （A） | （Sec） | Pd typ，（W） | R min | R1 max | |
| TLC-FSMD010 | 0.10 | 0.30 | 15 | 40 | 0.50 | 1.00 | 0.50 | 0.90 | 6.00 |
| TLC-FSMD020 | 0.20 | 0.50 | 9 | 40 | 1.00 | 0.60 | 0.50 | 0.55 | 3.50 |
| TLC-FSMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.20 | 1.40 |
| TLC-FSMD050 | 0.50 | 1.00 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.10 | 0.80 |
以上內容主要介紹分享0603封裝尺寸一次性保險絲及0603封裝尺寸自恢復保險絲相關參數。
深圳市順海科技有限公司是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全系列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢復保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您咨詢與合作。
標簽：0603封裝尺寸、0603封裝尺寸一次性保險絲、0603封裝尺寸自恢復保險絲
