原標題：貼片電阻規格表
貼片電阻規格表，貼片電阻(SMDRestor)又稱貼片式固定電阻，是金屬玻璃釉電阻中的一種。是將金屬粉與玻璃釉粉混合，采用絲網印刷法印刷在基板上的阻力器。耐潮濕、耐高溫、耐溫系數小。可大幅節約電路空間成本，使設計更加細致。那么下面小編根據資料結合圖文形式介紹貼片電阻規格表封裝尺寸、貼片電阻規格表分類分享給有需要朋友。
貼片電阻規格表分類

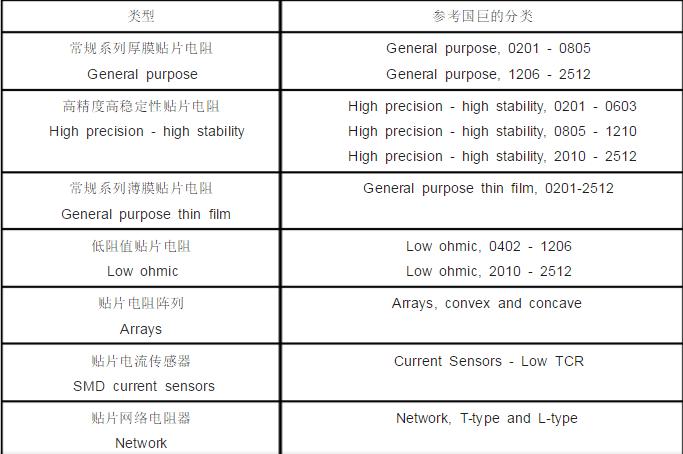

貼片電阻普遍分類有普通貼片式電阻器、零歐貼片式電阻器，低阻貼片式電阻器、高阻貼片式電阻器、高壓貼片式電阻器、高頻貼片式電阻器、功率貼片式電阻器、精密貼片式電阻器、高穩定型貼片式電阻器等多種類型。
按結構形式分為矩形貼片電阻和圓柱形貼片電阻:矩形貼片電阻主要用于高頻領域。圓柱形貼片式電阻本質上是去除插孔式電阻引腳形成的，具有高頻特性差、噪音低等特點。
根據制造材料的不同，可分為薄膜片式電阻器和厚模片式電阻器兩種:厚膜片式電阻器是應用最廣泛的電阻器。厚膜片式電阻器是在真空中將合金電阻膜鍍在陶瓷極板上，加入玻璃材料的保護層和三層電鍍而成的。
厚膜貼片式電阻器又可分為精密貼片式電阻器、貼片式排阻、貼片式網絡電阻等幾種類型。其精度范圍一般為正負(0.5-10)%，溫度系數為正負50ppm-正負400ppm。薄膜片式電阻器采用真空濺射和蒸發等技術將電阻型材料堆積在絕緣基體上。具有低溫度系數（正負5ppm——正負50ppm）和高精度（正負（0.01——1）%）等特點。
常見貼片電阻規格表的封裝尺寸

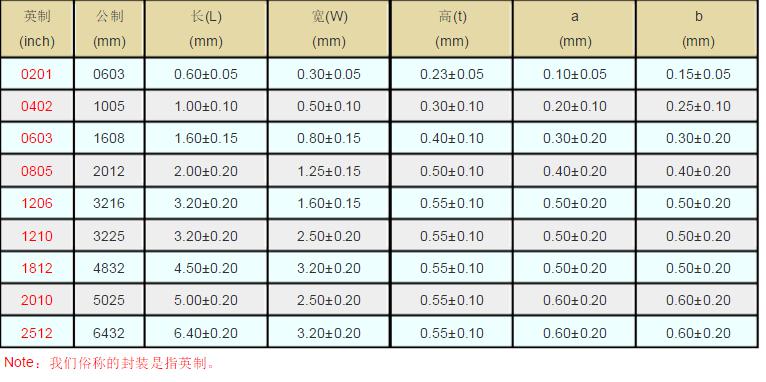

貼片電阻常見封裝尺寸有9種，主要用兩個尺寸代碼表示。一個尺寸代碼是用4位數字表示的EIA(美國電子工業協會)代碼，前兩位和后兩位分別表示電阻的長度和寬度，以英寸為單位。我們常說的0603、0805、2512等貼片電阻封裝是指英制代碼。另一個是米制代碼，用4位數字表示，其單位為毫米。下表列出貼片電阻封裝的英制和公制的關系和詳細尺寸圖解。
根據以上圖中介紹常見貼片電阻規格表的封裝尺寸英制有0201、0402、0603、0805、1206、1210、1812、2010、2512；公制封裝尺寸0603、1005、1608、2012、3216、3225、4832、5025、6432相互對應即可。
以上內容主要介紹貼片電阻規格表分類、貼片電阻規格表9大封裝尺寸。
深圳市順海科技有限公司是一家專業的合金電阻，貼片電阻，精密電阻，電流檢測電阻代理銷售商，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：貼片電阻規格表、貼片電阻規格表分類、貼片電阻規格表封裝尺寸、貼片電阻規格表常見9大封裝尺寸
