原標題：貼片電阻尺寸規格
本文主要介紹分享貼片電阻尺寸規格、貼片電阻尺寸規格表、貼片電阻尺寸規格對照表格、貼片電阻尺寸規格對照表格圖片。
對于行業內人都知道貼片電阻又叫片式固定電阻器也叫矩形片狀電阻，由ROHM公司發明，最早推出市場，特點是耐潮濕、耐高溫、可靠性高、外觀尺寸均勻、準確、溫度系數和阻值公差小。那么貼片電阻尺寸規格對于一些新手或許不是很清楚，小編也根據大家所需整理這篇貼片電阻尺寸規格文章分享給大家。
一、貼片電阻尺寸規格常見有0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規系列的精度為5%，1%。阻值范圍從0.1歐姆到20M歐姆。標準阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。具體可看以下表格識別。
貼片電阻九大尺寸規格識別表
貼片電阻功率對應關系識別表
二、貼片電阻尺寸規格參照圖

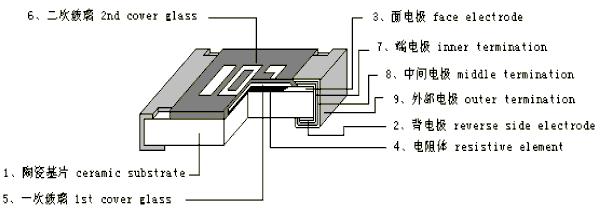

三、貼片電阻尺寸規格基本結構圖
