原標題：貼片電阻怎么測量
首先貼片電阻又叫片式電阻是金屬玻璃鈾電阻的一種形式,它的電阻體高可靠性的釕系列玻璃鈾材料經過高溫燒結而成，其特點在于體積小、重量輕、精度高、低溫漂、穩定性和高頻性能好。廣泛應用于電腦周邊及電源類、家電類、照明類、電池組、電源類等等，可以說應用非常廣泛小編就不一一列出。通俗點只要是帶電的電子設備都會出現貼片電阻。
那么貼片電阻怎么測量好壞？其實判斷貼片電阻好與壞有很多種，但是順海科技小編建議采用最為精準測量方法，首先貼片電阻由于體積是非常小的想0201/0402等等都是無法在焊接線路板中憑借肉眼看出好壞的。測量的話也不精準，除非是拿下來，但是烙鐵頭的溫度很高如果反復焊接次數太多容易燒毀電阻。小編大量資料整理出三種可測量方法分別講解如下。
貼片電阻怎么測量好壞三大方法教程
第一種：采用萬用表在線測量法
當電阻值大于標稱值時，說明元件出現斷路故障或電阻值增大，已損壞；當測量電阻值小于標稱值時，應考慮外圍并聯元件對其的影響，并將元件的一端或兩端脫離電路進行測量，以獲得準確的測量結果。
第二種：外觀特征判斷法
（1）貼片電阻表面的二次玻璃體保護膜是完全覆蓋的，如出脫落則表示可出現損壞狀況；
（2）由于貼片電阻表面是平整的，如出現凹凸等現象則表示出現損壞狀況；
（3）貼片電阻元件的引出端電極一般為平整、無裂縫針孔、無變色現象，如出現裂縫等情況則表示出現損壞狀況；
（4）貼片電阻表面一般為白色，如出現顏色變黑則有可能出現損壞狀況；如果是黑色為表面則需要用手指輕輕一模如果出現掉色也有可能出現損壞狀況；
（5）貼片電阻如果出現變形等情況則表示可能出現損壞狀況；具體要看是否能工作；
第三種：貼片電阻器在路測量的方法+圖解（備注：第三種測量方法需準備，電路板、萬用表必備小工具）以下圖片來源百度如有侵權請聯系。

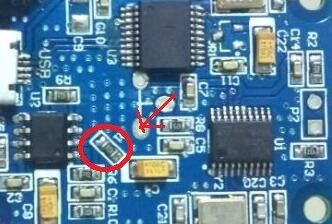

（1）觀察待測電阻器；
在路檢測貼片電阻器時首先將電阻器所在的電路板的供電電源斷開，然后對貼片電阻器進行觀察，如果有燒焦、虛焊等情況，基本可以鎖定故障了。接著根據貼片電阻的標稱電阻讀出電阻器的阻值。本次測量的貼片電阻標稱為103，即它的阻值為10KΩ。

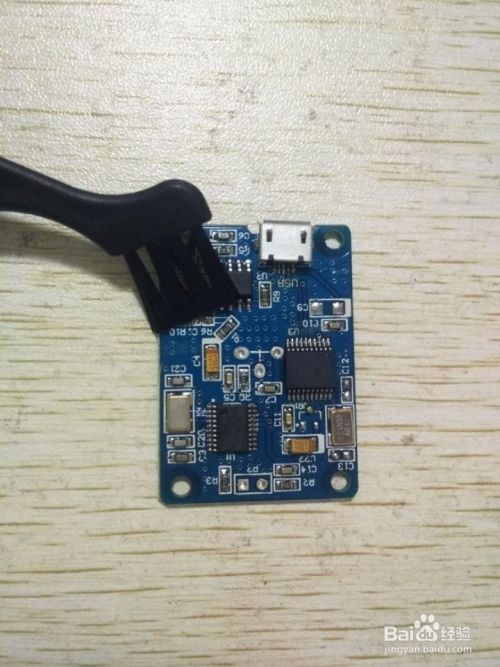

（2）清理待測電阻器；
如果待測電阻器比較臟，可以用刷子清理一下引腳的灰塵，有銹漬也可以用細砂紙打磨一下，否則會影響到檢測結果。
（3）裝好表筆；
將黑表筆插進COM孔中，紅表筆插進VΩ孔中。

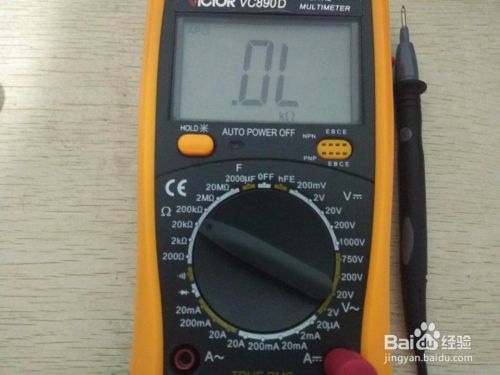

（4）調好量程；
根據貼片電阻器的標稱阻值調節萬用表的量程。本次測量的貼片電阻器標稱阻值為10KΩ，因此將量程選擇在20KΩ。

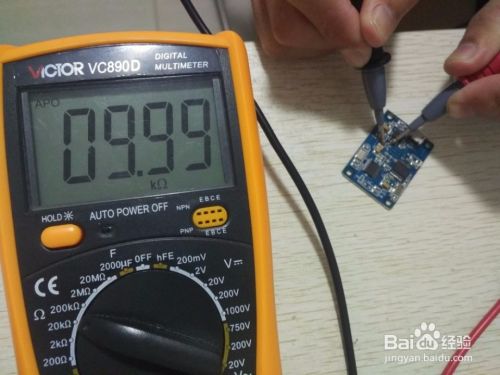

（5）測量；
將萬用表的紅、黑表筆分別搭在貼片電阻器的兩腳的焊點上，觀察萬用表顯示的數值，測量值為9.99。

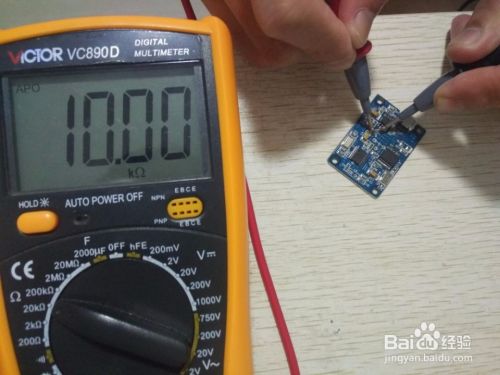

（6）交換表筆測量；
將紅、黑表筆互換位置，再次測量，萬用表的數值顯示為10.00。
（7）取最大值；
從兩次測量中，取測量較大的值作為參考阻值，即10.00KΩ作為參考阻值。它跟標稱阻值相差不大，即這個電阻是可以用的。
綜合以上三大測量方法判斷貼片電阻好與壞想必大家都已經了解，不過電阻的種類有很多像精密電阻、微型電阻等等并不是每種規格都是用這類的測量方法要按照對應的方法進行電阻的測量。
