原標題:安規電容的作用
本文主要介紹安規電容的作用、選型、使用及工作原理。

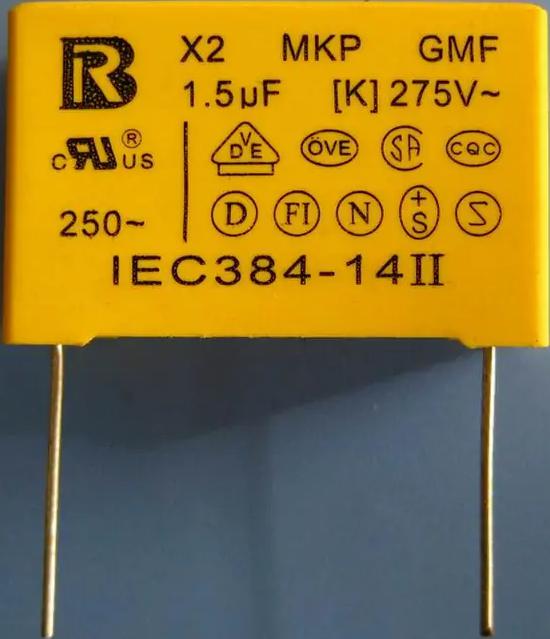

安規電容又叫抑制電源電磁干擾用固定電容器,哈!名字有點長;在此簡稱:安全電容器,英文稱Safety capacitors是指電容器故障后,不會引起電擊,不會危及人身安全的安全電容器。因此安規電容完全符合安規規范而且也通過安全規范測試/認證,看以下產品圖就能看到安規電容表面印刷有著多個國家安全認證標識,此外它采用阻燃材料制造,頂多會爆炸(只是炸裂,沒有火產生,只產生氣體),然后就是短路,不會導致火災發生。那么今天小編主要介紹安規電容的作用、選型、使用和工作原理如下。
安規電容的作用
安規電容主要作用在于,通常只用于抗干擾電路中的濾波作用,它們用于電源濾波器中,起到電源濾波的作用,分別對共模差模干擾發揮濾波作用。例如,在電源跨線電路中使用電容器消除噪音時,不僅要考慮正常的電壓,還要考慮發生異常的脈沖電壓(例如閃電),電容器可能會冒煙或起火。因此,跨線電容器必須使用安規電容器。通常,為了安全和EMC,建議在電源入口添加安規電容器。
安規電容分類
安規電容分為x 型和y 型。交流電源輸入分為3 個端子:火線L/零線N/地線G,(L=Line,N=Neutral, G=Ground)。跨于“L-N”之間,即“火線-零線”之間的是X 電容;跨于“L-G/N-G”之間,即“火線-地線 或 零線-地線”之間的是Y 電容。火線與零線之間接個電容就像是“X”,而火線與地線之間接個電容像個“Y”,這些都不是按什么材質來分的。
X電容:由于這個電容連接的位置也比較關鍵,同樣需要符合相關安全標準。X電容同樣也屬于安全電容之一。根據實際需要,X電容的容值允許比Y電容的容值大,但此時必須在X電容的兩端并聯一個安全電阻,用于防止電源線拔插時,由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定,當正在工作之中的機器電源線被拔掉時,在兩秒鐘內,電源線插頭兩端帶電的電壓(或對地電位)必須小于原來額定工作電壓的30%。
Y電容:這兩個Y電容連接的位置比較關鍵,必須需要符合相關安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。它們都屬于安全電容,從而要求電容值不能偏大,而耐壓必須較高。一般情況下,工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA;工作在溫帶機器,要求對地漏電電流不能超過0.35mA。因此,Y電容的總容量一般都不能超過4700PF(472)。
安規電容選型
對于逆變器中X、Y電容的選擇,我們需要考慮所要求的絕緣要求,如基本絕緣、附加絕緣、雙重絕緣、加強絕緣等。在不同的絕緣要求中,電容的選擇也是存在區別的。因此根據電路的工作電壓及過電壓等級選擇合適的安規電容即可。
安規電容使用注意事項
(1)X、Y電容必須滿足使用的電壓要求,對于超過標稱電壓的,可以選擇串聯使用來均壓,但是必須使用完全一致的電容串聯。
(2)X、Y電容必須滿足溫度要求。對于Y電容,UL認證時的溫度最高只能為85度,這是由于UL標準最高只進行85度的測試;但是歐洲認證的溫度往往較高,目前UL同意采用歐洲認證的Y電容溫度作為最高的使用溫度。
(3)考慮電路輸入端的可能的脈沖電壓的大小,不同的電容承受脈沖電壓的大小不同,電容的耐壓不能小于電路中的脈沖電壓的峰值。例如:UPS的輸入端,考慮過電壓等級III,一般來說脈沖電壓峰值為4000V,所以輸入端只能選擇X1、Y1、Y2電容。
(4)Y1、 Y2電容作為安全電容的X、 Y 電容,要求必須取得安全檢測機構的認證。電容外觀一般都標有安全認證標志(如UL、CSA 等標識)和耐壓AC250V 或AC275V 字樣字樣。必須強調,X、Y 電容不得隨意使用標稱耐壓AC250V 或者DC400V 之類的普通電容來代用。
安規電容的工作原理
當壓力直接作用在測量膜片的表面,使膜片產生微小的形變,測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性,與激歷電壓也成正比的電壓信號。
安規電容應用
安規電容廣泛應用于LED驅動電容、小家電控制板、新能源充電器、開關電容、變頻器、電焊機、工業電源領域等等。
以上內容主要講述安規電容的作用、分類選型、使用、工作原理及應用領域。如需要相關產品如安規電容、貼片電容、鉭電容、陶瓷電容等,請留言聯系或撥打聯系電話:0755-28100016;品牌可選村田、太誘、KEMET、三星等知名品牌。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG,專業的銷售團隊以及海量現貨庫存,為客戶提供更優質的服務,歡迎咨詢合作。
