原標題：高壓貼片電容_貼片高壓電容
高壓貼片電容又叫貼片高壓電容即是陶瓷多層片式電容器，簡稱MLCC；而高壓貼片電容有NPO（COG）、X7R、X5R三種主要材質（介質）；其常規封裝有0201、0402、0603、0805、1206、1210、1812、1825、2225、3012、3035等，而常見或常用的有0201、0402、0603、0805、1206、1210、1812等；另外高壓貼片電容是用陶瓷粉生產技術，內部為貴金屬鈀采用高溫燒結法將銀鍍成陶瓷電極。那么小編今天大致介紹村田品牌0201封裝的高壓貼片電容常用參數如下。

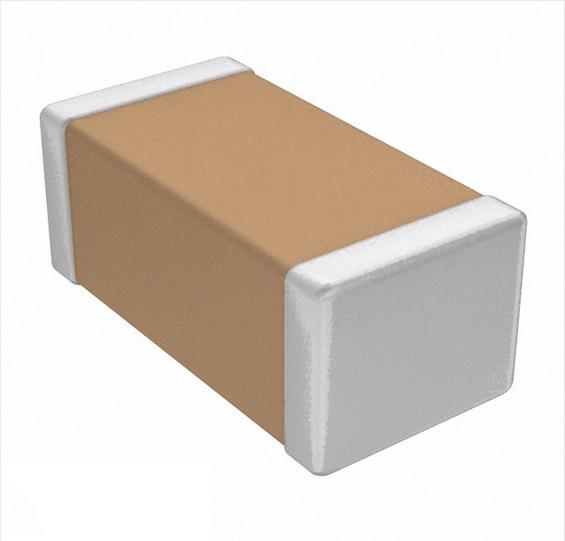

高壓貼片電容產品示意圖如下
0201高壓貼片電容大致選型參數表如下
高壓貼片電容特性
利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大；
單片結構保證有的機械性強度及可靠性；
極高的度，在進行自動裝配時有高度的準確性；
因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性；
低集散電容的特性可完成接近理論值的電路設計；
殘留誘導系數小，確保上佳的頻率特性；
因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源；
由于ESR低，頻率特性良好，故于高頻，高密度類型的電源；
高壓貼片電容應用
高壓貼片電容普遍常用于于電源電路，實現旁路、去藕、濾波和儲能，常用于新能源汽車電源、新能源充電樁、醫療電源、車充（快充）電源、模塊電源、電動工具、智能家居、智能小家電、LED照明系列（面板燈、工礦燈、燈絲燈、鎢絲燈、G4/G9燈,COB射燈、球泡燈）等等。
拓展資料：
高壓貼片電容三種材質（介質）詳解
（1）溫度補償型NPO介質：NP0又名COG電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型、低損耗電容材料類型，適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
（2）高介電常數型X7R介質：X7R是一種強電介質，因而能制造出容量比NPO介質更大的電容器。這種電容器性能較穩定，隨溫度、電壓時間的改變，其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
（3）半導體型X5R介質：X5R具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R，容量、損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波及傍路電路中。
以上內容主要介紹高壓貼片電容簡介、高壓貼片電容示意圖、高壓貼片電容大致選型參數、高壓貼片電容特性、高壓貼片電容應用及材質詳情，如需要更多高壓貼片電容系列參數請留言聯系或撥打聯系電話：0755-28100016；海量高壓貼片電容現貨庫存，品牌可選三星、風華、村田、TDK、禾伸堂、國巨、ELLON、易利嘉等知名品牌選購。
深圳市順?？萍加邢薰臼且患覍I的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：高壓貼片電容、貼片高壓電容、高壓貼片電容規格、高壓貼片電容廠家、高壓貼片電容生產廠家
高壓貼片電容又叫貼片高壓電容即是陶瓷多層片式電容器，簡稱MLCC；而高壓貼片電容有NPO（COG）、X7R、X5R三種主要材質（介質）；其常規封裝有0201、0402、0603、0805、1206、1210、1812、1825、2225、3012、3035等，而常見或常用的有0201、0402、0603、0805、1206、1210、1812等；另外高壓貼片電容是用陶瓷粉生產技術，內部為貴金屬鈀采用高溫燒結法將銀鍍成陶瓷電極。那么小編今天大致介紹村田品牌0201封裝的高壓貼片電容常用參數如下。
高壓貼片電容產品示意圖如下
0201高壓貼片電容大致選型參數表如下
| 型號 | 體積 | 容量 | 電壓 | 誤差 | 材料 | 品牌 |
| GRM0335C2A200JA01D | 0201 | 20pF | 100V | 5% | COG | 村田（MURATA） |
| GRM0335C2A330JA01D | 0201 | 33pF | 100V | 5% | COG | 村田（MURATA） |
| GRM0335C2A470JA01D | 0201 | 47pF | 100V | 5% | COG | 村田（MURATA） |
| GRM0335C2A560JA01D | 0201 | 56pF | 100V | 5% | COG | 村田（MURATA） |
| GRM0335C2A101JA01D | 0201 | 100pF | 100V | 5% | COG | 村田（MURATA） |
高壓貼片電容特性
利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大；
單片結構保證有的機械性強度及可靠性；
極高的度，在進行自動裝配時有高度的準確性；
因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性；
低集散電容的特性可完成接近理論值的電路設計；
殘留誘導系數小，確保上佳的頻率特性；
因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源；
由于ESR低，頻率特性良好，故于高頻，高密度類型的電源；
高壓貼片電容應用
高壓貼片電容普遍常用于于電源電路，實現旁路、去藕、濾波和儲能，常用于新能源汽車電源、新能源充電樁、醫療電源、車充（快充）電源、模塊電源、電動工具、智能家居、智能小家電、LED照明系列（面板燈、工礦燈、燈絲燈、鎢絲燈、G4/G9燈,COB射燈、球泡燈）等等。
拓展資料：
高壓貼片電容三種材質（介質）詳解
（1）溫度補償型NPO介質：NP0又名COG電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型、低損耗電容材料類型，適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
（2）高介電常數型X7R介質：X7R是一種強電介質，因而能制造出容量比NPO介質更大的電容器。這種電容器性能較穩定，隨溫度、電壓時間的改變，其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
（3）半導體型X5R介質：X5R具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R，容量、損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波及傍路電路中。
以上內容主要介紹高壓貼片電容簡介、高壓貼片電容示意圖、高壓貼片電容大致選型參數、高壓貼片電容特性、高壓貼片電容應用及材質詳情，如需要更多高壓貼片電容系列參數請留言聯系或撥打聯系電話：0755-28100016；海量高壓貼片電容現貨庫存，品牌可選三星、風華、村田、TDK、禾伸堂、國巨、ELLON、易利嘉等知名品牌選購。
深圳市順?？萍加邢薰臼且患覍I的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：高壓貼片電容、貼片高壓電容、高壓貼片電容規格、高壓貼片電容廠家、高壓貼片電容生產廠家
