華德CSR電流感測電阻系列參數介紹之一
發布時間： 2021-12-10
瀏覽次數： 898
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列

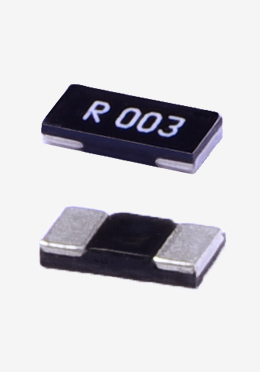

華德csr結構為陶瓷金屬箔與康銅或錳銅電阻元素及精心打造而成，其電阻于1GHz高頻下具有低電感值（H<5.0nH）和低電偶效應（EMF<0.5uV/℃）。
華德產品通過了世界領先品牌制造的嚴格測試。其超越低阻高精密電阻CSR系列為傳統繞線及含鉛產品的最佳替代選擇。
其特色包含:
①工業電子，電源供應，管理電源轉換器，變頻器，電池（組），電源管理，馬達控制器，……等應用。
②汽車電子：控制系統，底座，動力傳動，光源，……等電子應用；工業領域包括：白色家電，3C電子，通訊及醫療用途。
③電腦以及電腦周邊設備，手機，通訊設備。
編碼原則
①：Product/產品類別：STE/HTC/HTE/MSN/MSTC
②：Tepy&size/種類&尺寸：（EX:1206,2512）
③：Materal(Ex: A=Alloy,S=Special,M=MnCu):材料（EX：A=合金，S=特殊，M=錳銅）
④：Power rating/額定功率：EX：0W5=0.5 watt 1W0=1.0 Watt 2W0=2.0Watt
⑤：Nominal resistance vale/元件實裝電阻值（EX：10MΩ→R010）
⑥：Resistance tolerance/元件電阻值誤差(EX: F=+ 1.0% H= +3.0% J= +5.0%
⑦：Special code/特俗代碼
以上為華德CSR電流感測電阻系列的主要特點與參數說明，如果需要了解更詳細的參數請咨詢相關業務。同時，深圳市順海科技有限公司是一家專業的電阻代理銷售商，海量現貨，原廠技術支持，高性價比與服務，同時還有代理銷售：合金貼片電阻，精密電阻，保險絲，瞬態抑制二極管（TVS），靜電管（ESD），氣體放電管，熱敏電阻，壓敏電阻，保險絲，貼片電容，貼片電感等等產品，歡迎咨詢選購。
華德產品通過了世界領先品牌制造的嚴格測試。其超越低阻高精密電阻CSR系列為傳統繞線及含鉛產品的最佳替代選擇。
- 高精密度（R<1%）
- 優勢的TCR值（TCR<40ppm）
- 通用尺寸（0201~5931）
- 卓越的低電偶效應（EMF<0.5uV/℃）
- 高功率（1206 size>1w）
- 高頻率反應（h<5.0nH）
- 高信賴度2000小時美國軍規檢測
- 符合RoHS/REACH標準,無鹵素
- 電阻合金板
- 防焊層符合UL94-V0的要求
- 絕佳的過負載及脈沖能力
- 低感抗
- 易于組裝
①工業電子，電源供應，管理電源轉換器，變頻器，電池（組），電源管理，馬達控制器，……等應用。
②汽車電子：控制系統，底座，動力傳動，光源，……等電子應用；工業領域包括：白色家電，3C電子，通訊及醫療用途。
③電腦以及電腦周邊設備，手機，通訊設備。
編碼原則
| **** | **** | * | *** | R*** | * | * |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
②：Tepy&size/種類&尺寸：（EX:1206,2512）
③：Materal(Ex: A=Alloy,S=Special,M=MnCu):材料（EX：A=合金，S=特殊，M=錳銅）
④：Power rating/額定功率：EX：0W5=0.5 watt 1W0=1.0 Watt 2W0=2.0Watt
⑤：Nominal resistance vale/元件實裝電阻值（EX：10MΩ→R010）
⑥：Resistance tolerance/元件電阻值誤差(EX: F=+ 1.0% H= +3.0% J= +5.0%
⑦：Special code/特俗代碼
| SITE | 1206 | M | 1W0 | R010 | F |
| Product產品別 | Width/寬：1.7mm Length/長：3.3mm |
MnCu 錳銅 |
Power:1W 功率為1瓦 |
Resistance 電阻值 |
Resistance Tolerance1%電阻誤差值1% |
以上為華德CSR電流感測電阻系列的主要特點與參數說明，如果需要了解更詳細的參數請咨詢相關業務。同時，深圳市順海科技有限公司是一家專業的電阻代理銷售商，海量現貨，原廠技術支持，高性價比與服務，同時還有代理銷售：合金貼片電阻，精密電阻，保險絲，瞬態抑制二極管（TVS），靜電管（ESD），氣體放電管，熱敏電阻，壓敏電阻，保險絲，貼片電容，貼片電感等等產品，歡迎咨詢選購。
