厚聲普通高壓厚膜貼片電阻器_厚聲HV系列高壓厚膜貼片電阻器

發布時間： 2021-12-14

瀏覽次數： 896 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪涌電阻超小型保險絲溫度保險絲電力保險絲自恢復保險絲合金電阻保險絲貼片電阻華德合金電阻MSH系列車規貼片電阻低阻值貼片電阻華德合金電阻HTE系列華德合金電阻MSTC系列華德合金電阻STE系列晶圓電阻保險電阻貼片電容村田貼片電容電路保護 ESD管 TVS管大毅合金電阻RLP系列大毅合金電阻RLM系列華德合金電阻SFCA系列華德合金電阻HFCL系列

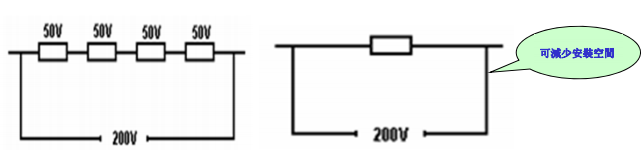

隨著科技的進步，時代的發展及人們對電子產品小型化要求的不斷提升，性能可靠及工藝穩定的厚膜貼片電阻也應電子產品的特性需求呈現著多樣化的發展趨勢，故本廠根據客戶及市場要求開發一款貼片電阻:高壓厚膜貼片電阻器（HV 系列），此產品：特殊的高壓設計結構、優越的抗靜電特性、高可靠性、耐高電壓，較普通產品可減少安裝面積節約成本。
1． HV 系列—高壓厚膜貼片電阻器介紹
高壓產品的研究對象是普通產品臨界值以上的電壓。據悉，同樣的膏品系列進行印刷，其電阻在單位長度上的耐壓是一樣的。電阻阻值不變，但電阻體本身尺寸發生變化，類似電路的分壓原理，將改變整個電阻體所能承受的電壓極限。
高壓厚膜貼片電阻器與普通厚膜貼片電阻器電壓性能的對比表，

對比		hv系列		普通厚膜
特性	尺寸	最大工作電壓	最大負荷電壓	最大工作電壓	最大負荷電壓
	0603	200V	400V	75V	150V
	0805	400V	800V	150V	300V
	1206	500v	1000V	200V	400V
	1210	800V	1500V	200V	500V
	2010	2000V	3000V	200V	500V
	2512	3000V	4000V	200V	500V
	HV系列耐高壓特性最少是普通產品2倍

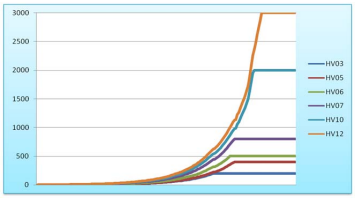

HV系列最大的工作電壓曲線如下：

說明：以大尺寸為例，普通產品的 2512 最大工作電壓為 200V，對應的臨界阻值是40K；而 HV12 的最大工作電壓（3000V）對應阻值為 9M1。此時，高阻的 HV 產品優勢就盡顯無疑，相對低阻的高壓則是沒有意義的。

2．HV 系列—高壓厚膜貼片電阻器結構介紹
2.1設計原理:
高壓產品的研究對象是普通產品臨界值以上的電壓。據悉，同樣的膏品系列進行印刷，其電阻在單位長度上的耐壓是一樣的。電阻阻值不變，但電阻體本身尺寸發生變化，類似電路的分壓原理，將改變整個電阻體所能承受的電壓極限。通過增加電阻導電帶的長度來達到提高電壓的目的。
因此，HV 產品的 R 設計圖形有所不同：
Ω 型HV03、HV05、HV06
蛇型HV07、HV10、HV12
2.2 印刷(以 HV12 為例)
圖形變更

圖形變更	HV系列	普通厚膜
C1圓形	高壓產品 HV12 印刷 C1 是階梯型；R 則采用蛇型。R 尺寸更大，但橫截面積小。	普通產品的 2512 印刷 C1 和 R 都采用的是矩形。R 尺寸偏小
小結	小結：HV 較普通產品的印刷尺寸略大，但總體的橫截面積變小。

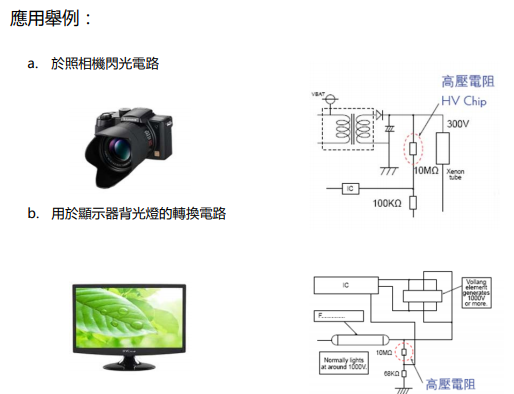

3．HV 系列—高壓厚膜貼片電阻器的應用
†高壓電源及高壓取樣電路
†靜電漏放回路
†LCD 背光電路
†照相機的閃光電路
†LED 燈控制線路

4．總結
HV 高壓系列產品，相較普通產品的最大特色就是可以承受更大的工作電壓和短時間過負荷電壓。由于受時間的限制，一般試驗驗證從短時間的過負荷電壓開始。我司通過改變尺寸圖形和激光切割方式，增加電阻的導電帶，來增強電阻的耐壓性能。
R 印刷圖形的改變需要配套的 C1 尺寸變化，為解決高壓散熱及穩定性問題，HV12 需進行兩次的 C1 印刷，并增大散熱帶寬度。為保證高壓產品更好的絕緣性，G1 要求完全覆蓋住 R 層（普通產品 G1 只蓋住 R 的有效面積）。此外，HV 產品針對的是高阻段，低阻的高壓是沒有意義的。
以上是厚聲厚膜貼片電阻應用大全介紹，順?？萍贾鳡I電子元器件測試和代理國外內外的各大電阻品牌，如：國巨，厚聲，碩凱等大品牌，如有需要可聯系在線客服獲取完整的解決方案。
