1:高品質薄膜電阻器的特性。
1.2公差為±0.1%
1.3TCR低至±10 ppm/℃
1.4無鹵素和無鉛
1.5符合RoHS標準
1.6滿足AEC-Q200測試要求

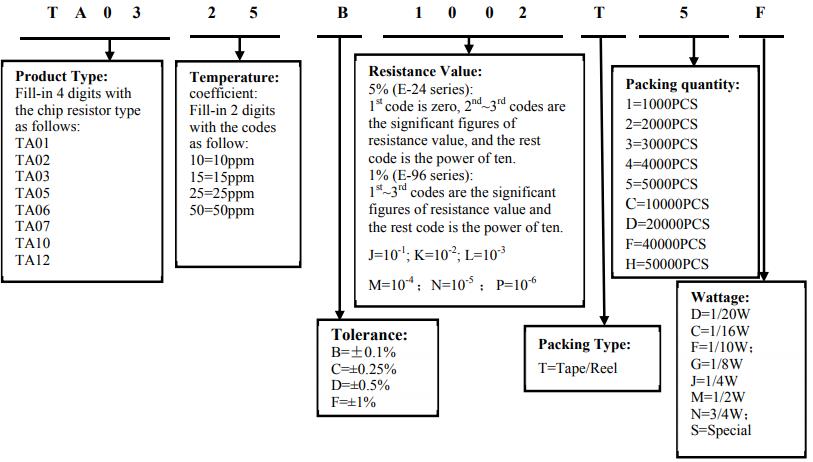

2:零件號系統
零件號包括14個代碼，如下所示：
2.1第1~4代碼：電阻名稱。例如：TA01、TA02、TA03、TA05、TA06、TA07、TA10、TA12
2.2第5~6位數字：對于薄膜片式電阻器，這2位數字將用于指示要求的溫度系數。
（1） 05=5PPM（2）10=10PPM（3）15=15PPM（4）25=25PPM（5）50=50PPM
2.3第7位表示電阻公差。以下字母代碼用于指示標準電阻公差。
B=±0.10%C=±0.25%D=±0.50%F=±1.00%
2.4第8至11位數字表示電阻值。
2.4.1對于TC系列的標準電阻值，第8位到第10位表示電阻的有效數字，第11位表示電阻的有效數字數字是后面的零。
2.4.2以下數字s和字母代碼用于表示第11位中的零數：
0=100 1=101 2=102 3=103 4=104，5=105，6=106，J=10-1 K=10-2 L=10-3 M=10-4
2.4.3第12、13和14位數字。
第12位用以下代碼表示包裝類型：C=批量T=磁帶/卷盤
2.4.4第13位數字通常表示磁帶/盒和磁帶/卷筒包裝類型的包裝數量。下面是字母代碼和數字
用于某些包裝數量：
4=4000pcs；5=5000pcs；C=10000pcs； D=20000pcs ；E=15000pcs。
芯片產品：BD=B/B-20000pcs； TC=T/R-10000pcs。
2.4.5第14位數字
這表示瓦數或額定功率：
B=1/32W；C=1/16W；F=1/10W；G=1/8W；H=1/6W；J=1/4W；K=1/3W；M=1/2W；N=3/4W；P=1W；S=特殊
3.排序解讀
4:標識
4.1 TA01和TA02：無標記4.2 TA03：E-24值的3位4.2.1：

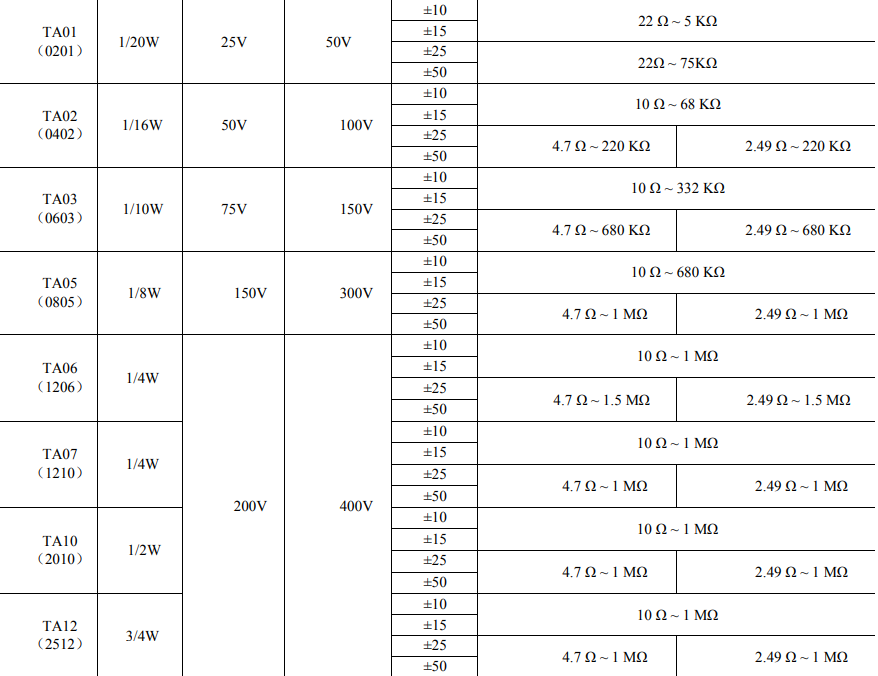

電阻規格參數表

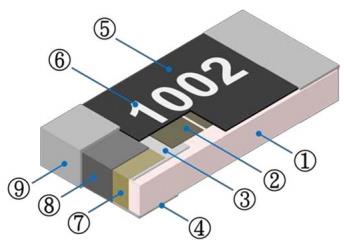

5:結構圖
6:應用領域
①汽車發動機，②工業自動化，③電源控制器，④家電電器，⑤電腦周邊組件，⑥通訊核心主板，⑦LED照明，⑧醫療自動化系統。
以上是厚聲薄膜晶片電阻部分參數的介紹，如需完整的解決方案聯系在線客服即可，順海科技主營電阻，電容，保險絲，二極管等大品牌的銷售領域。
1.2公差為±0.1%
1.3TCR低至±10 ppm/℃
1.4無鹵素和無鉛
1.5符合RoHS標準
1.6滿足AEC-Q200測試要求
2:零件號系統
零件號包括14個代碼，如下所示：
2.1第1~4代碼：電阻名稱。例如：TA01、TA02、TA03、TA05、TA06、TA07、TA10、TA12
2.2第5~6位數字：對于薄膜片式電阻器，這2位數字將用于指示要求的溫度系數。
（1） 05=5PPM（2）10=10PPM（3）15=15PPM（4）25=25PPM（5）50=50PPM
2.3第7位表示電阻公差。以下字母代碼用于指示標準電阻公差。
B=±0.10%C=±0.25%D=±0.50%F=±1.00%
2.4第8至11位數字表示電阻值。
2.4.1對于TC系列的標準電阻值，第8位到第10位表示電阻的有效數字，第11位表示電阻的有效數字數字是后面的零。
2.4.2以下數字s和字母代碼用于表示第11位中的零數：
0=100 1=101 2=102 3=103 4=104，5=105，6=106，J=10-1 K=10-2 L=10-3 M=10-4
2.4.3第12、13和14位數字。
第12位用以下代碼表示包裝類型：C=批量T=磁帶/卷盤
2.4.4第13位數字通常表示磁帶/盒和磁帶/卷筒包裝類型的包裝數量。下面是字母代碼和數字
用于某些包裝數量：
4=4000pcs；5=5000pcs；C=10000pcs； D=20000pcs ；E=15000pcs。
芯片產品：BD=B/B-20000pcs； TC=T/R-10000pcs。
2.4.5第14位數字
這表示瓦數或額定功率：
B=1/32W；C=1/16W；F=1/10W；G=1/8W；H=1/6W；J=1/4W；K=1/3W；M=1/2W；N=3/4W；P=1W；S=特殊
3.排序解讀
| 電阻(Ω) | 4.7 | 33 | 470 | 5.6K | 62k | 680K |
| 3位碼 | 4R7 | 330 | 471 | 562 | 623 | 684 |
| 規格 | 70℃額定功率 | 最大運行電壓 | 最大負荷電壓 | 溫度系數值 | 電阻范圍 | |||
| B(±0.1%) | C(±0.25%) | D(±0.5%) | F(±1%) | |||||
 |
||||||||
| ① | 氧化鋁打底 | ⑥ | 標志 |
| ② | 電阻層 | ⑦ | 廁內電極 |
| ③ | 頂內電極 | ⑧ | 鎳層 |
| ④ | 層內電極 | ⑨ | 焊料涂層 |
| ⑤ | 防護外殼 |
①汽車發動機，②工業自動化，③電源控制器，④家電電器，⑤電腦周邊組件，⑥通訊核心主板，⑦LED照明，⑧醫療自動化系統。
以上是厚聲薄膜晶片電阻部分參數的介紹，如需完整的解決方案聯系在線客服即可，順海科技主營電阻，電容，保險絲，二極管等大品牌的銷售領域。
