特征
體積小，重量輕
節約裝配成本
適用于波浪和回流焊接
應用于：導航，移動電話，電信，PDA，setbox，儀表
電阻數字化結構
電阻器上的標志
碼數代碼
標準E-96系列電阻值代碼（用于0603≤±1%標記）
電阻值標記為以下示例
標準E-24和不屬于E-96系列值(≤0603尺寸的±1%）：標記與5%公差相同，但標記為下劃線。
性能規格

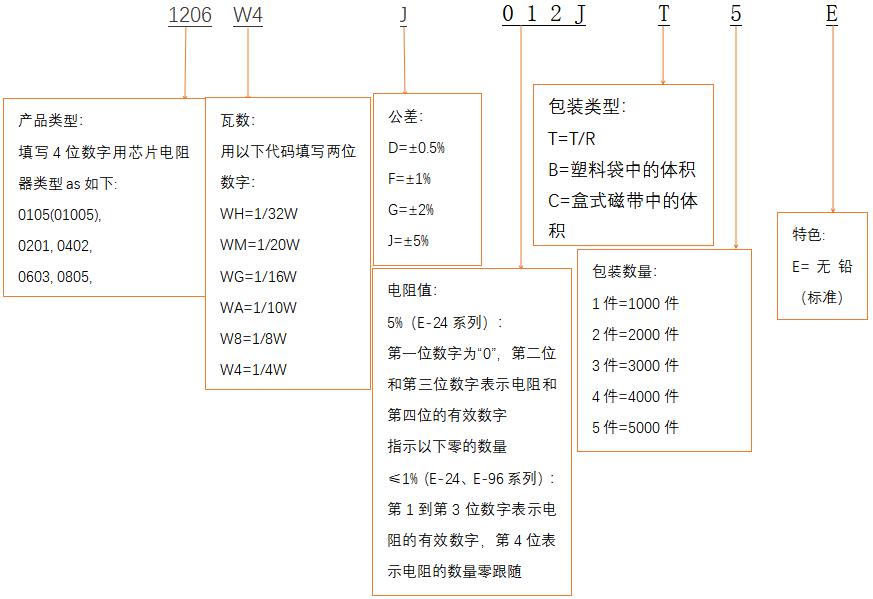

選擇產品解讀（示例：1206 1/4W 5%1.2? T/R-5000）
以上是厚聲厚膜貼片電阻的參數介紹，可當做厚聲電阻產品選型做參考選型，具體解決方案可咨詢在線客服即可獲得。
體積小，重量輕
節約裝配成本
適用于波浪和回流焊接
應用于：導航，移動電話，電信，PDA，setbox，儀表
電阻數字化結構
 |
1:高純氧化鋁基板 |
| 2:保護涂層 | |
| 3.電阻元件 | |
| 4.終端（內部）鎳/鉻 | |
| 5.鎳屏障（之間）端接 | |
| 6.終端（外部）序列號 | |

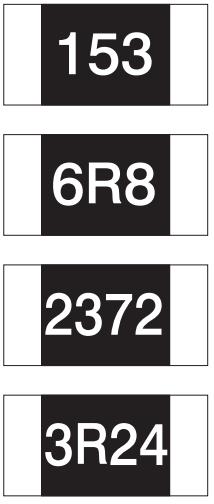

電阻器上的標志
| 對于01005、0201、0402尺寸，由于電阻器尺寸較小，因此主體上沒有標記。 如右圖：153 = 15000? = 15K? |  |
| ±5%公差乘積：標記為3位，前2位為電阻和電阻的有效值第三位數字表示后面的零數。如右圖 最低 10?: 6R8 = 6.8? | |
| 0805, 1206, 1210, 2010, 2512 ≤±1%：標記為4位數字，前3位為標記的有效位電阻，第四位數字表示后面的零數。 如右圖：2372 = 23700? = 23.7K? |
|
| 標準E-96系列值0603≤±1%：由于電阻器主體的尺寸較小，將使用3位數字標記使用以下乘數和電阻C指示準確的電阻值 如右圖：最低 10? : 3R24 = 3.24? |

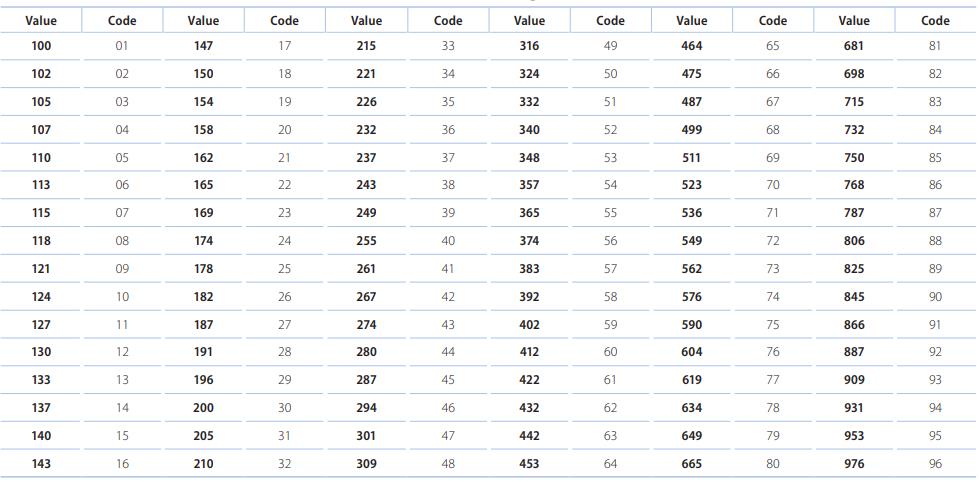

碼數代碼
| Code | A | B | C | D | E | F | G | H | X | Y | Z |
| power | 10º | 10¹ | 10² | 10³ | 10000 | 100000 | 1000000 | 10000000 | 0.1 | 0.01 | 0.001 |
電阻值標記為以下示例
標準E-24和不屬于E-96系列值(≤0603尺寸的±1%）：標記與5%公差相同，但標記為下劃線。

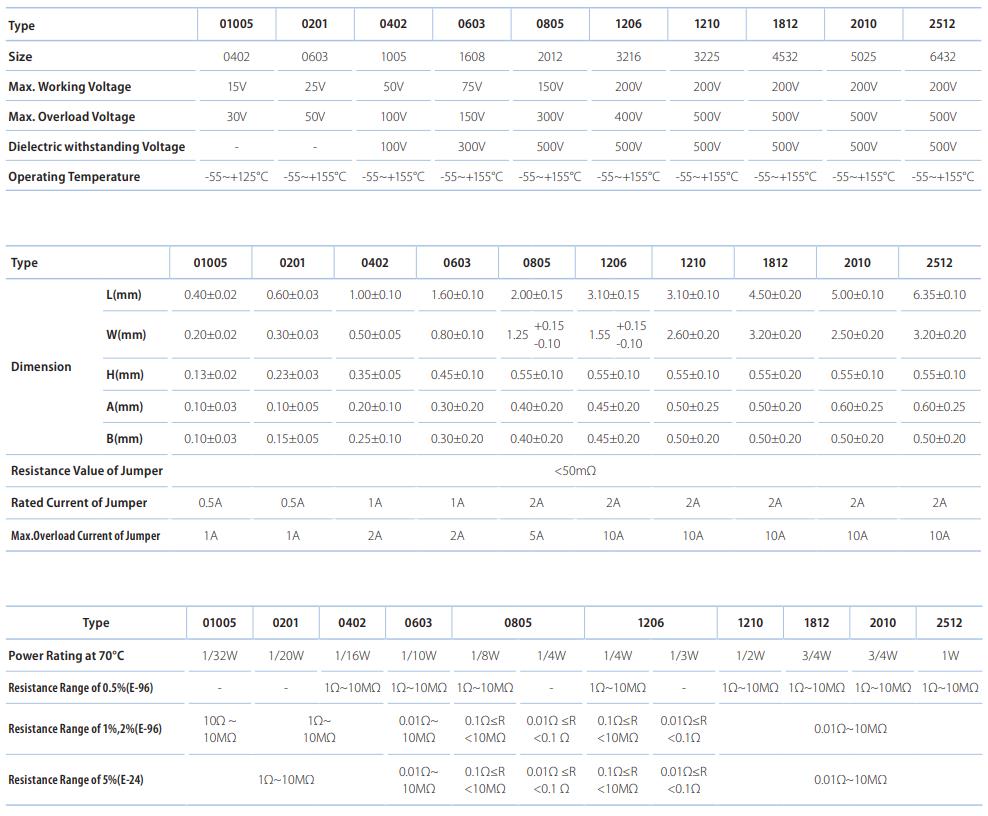

性能規格
| 溫度系數 | 01005: 1Ω≤R<10Ω: -200~+600ppm/°C 10Ω≤R<100Ω: ±300ppm/°C 100Ω≤R≤10MΩ: ±200ppm/°C 0201: 1Ω≤R≤10Ω: -100~+350ppm/°C >10Ω: ±200ppm/°C 0402: 1Ω≤R≤10Ω: ±200ppm/°C >10Ω: ±100ppm/°C |
0603: 0.01Ω≤R≤0.03Ω:±1500PPM/°C 0.03Ω >10Ω:±100PPM/°C |
0805, 1206, 1210, 1812, 2010, 2512: 0.01Ω ≤ R ≤0.015Ω: ±1500ppm/°C 0.015Ω < R ≤0.03Ω:±1000ppm/°C 0.03Ω < R <1Ω: ±800ppm/°C 1Ω≤R≤10Ω: ±200ppm/°C >10Ω: ±100ppm/°C |
| 臨時過載 | ±5%, ± 2%: ±(2.0% + 0.05Ω) ±1%, ± 0.5%: ±(1.0% + 0.05Ω) 01005 ±5% ±1% : ±(2.0% + 0.05Ω) |
||
| 絕緣電阻 | ≥ 1,000 MΩ | ||
| 介質耐壓值 | 無閃絡、機械損壞、電弧或絕緣擊穿跡象 | ||
| 最大偏差 | ±(1.0% + 0.05Ω) | ||
| 焊接熱點 | ±(1.0% + 0.05Ω) | ||
| 可焊比例 | 覆蓋率必須超過95%。 | ||
| 耐焊濕度 | ±5%, ± 2%: ±(3.0% + 0.05Ω)；±1%, ± 0.5%: ±(0.5% + 0.05Ω)； 01005±5%±1%（-55°C~125°C）：±（2.0%+0.05Ω） |
||
| 耐潮值 | ±5%, ± 2%: ±(3.0% + 0.05Ω) ±1%, ± 0.5%: ±(1% + 0.05Ω） 01005: ±(3.0% + 0.05Ω) |
||
| 負載壽命 | ±5%, ± 2%: ±(3.0% + 0.05Ω) ±1%, ± 0.5%: ±(1% + 0.05Ω) 01005: ±(3.0% + 0.05Ω) |
||
以上是厚聲厚膜貼片電阻的參數介紹，可當做厚聲電阻產品選型做參考選型，具體解決方案可咨詢在線客服即可獲得。
