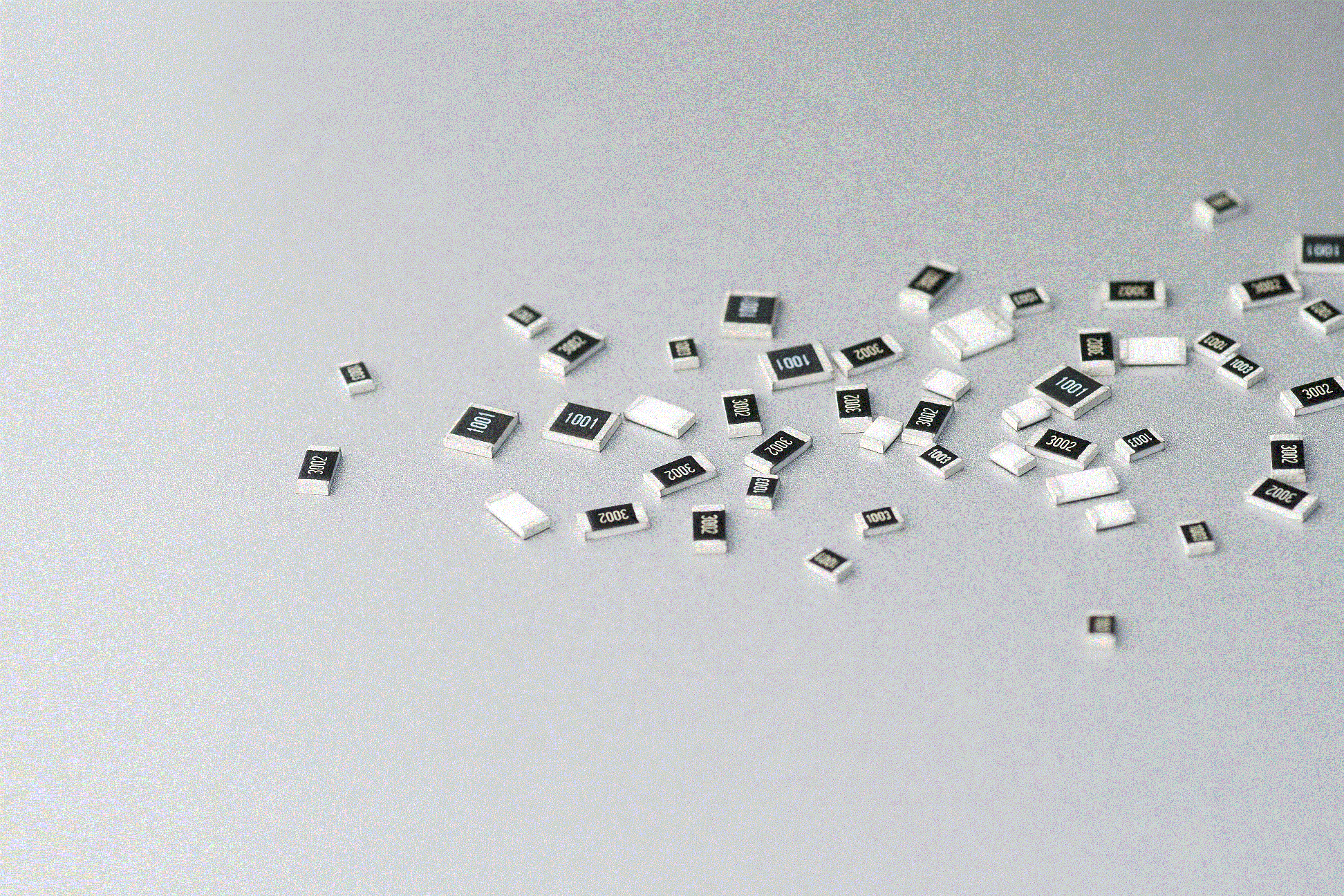

貼片電阻器優勢在于小體積、比較輕的重量、穩定的電性能、高可靠性能、配件裝置成本低、可承受高強度機械力、電路中具有高頻特性等特點；基于這些特性，我們常常在電路中看到貼片電阻有一串數字，這一串數字代表著電阻的性能，我們如何正確的理解貼片電阻上的數字具有什么含義呢？
想要鑒別貼片電阻的阻值其實不難。嘗嘗貼片電阻的阻值會刻印在表面上。它的表面數字就是貼片電阻的阻值；三個數字組成，代表電阻誤差±5％。有效數字是在前兩位，第三個表示乘以零的倍率。常用單位是Ω。比如102，1，0是有用數字，寫下來，2是10的平方。（通常來說，第三位就是10的次方，也是10的冪）
1.SMD電阻識別方法可以通過下面的例子很容易理解：
10×1000=10000Ω=10KΩ
103=10×1000=10000Ω=10KΩ
223=22×1000=22000Ω=22KΩ
122=12×1000=1200Ω =1.2KΩ
301=3??0×10=300Ω
850=85×（10的零功率=1）=85Ω
1R0=1.0Ω
2、貼片電阻由四位數字組成，表示電阻誤差±1％。有效數字是前三位，第四位表示冪的指數（即數字為10的冪的個數）。如厚聲的0201，020是有效數，1代表10的1次方。
所以0201的電阻值為20×10平方=20×10=200Ω=0.2KΩ
3、貼片電阻由數字和字母組成的正確讀取方法，只要記住把R換成小數點。
9R6=9.6R=9.6Ω R10=0.10R=0.1Ω
需要特別注意的是，“R”是電阻的字母簡寫，而電阻的單位是“Ω“。
平常我們可能不會將混淆兩者，而在工業生產時，或許很多人將這兩個字母意思混淆在貼式電阻器中；
1.SMD電阻識別方法可以通過下面的例子很容易理解：
10×1000=10000Ω=10KΩ
103=10×1000=10000Ω=10KΩ
223=22×1000=22000Ω=22KΩ
122=12×1000=1200Ω =1.2KΩ
301=3??0×10=300Ω
850=85×（10的零功率=1）=85Ω
1R0=1.0Ω
2、貼片電阻由四位數字組成，表示電阻誤差±1％。有效數字是前三位，第四位表示冪的指數（即數字為10的冪的個數）。如厚聲的0201，020是有效數，1代表10的1次方。
所以0201的電阻值為20×10平方=20×10=200Ω=0.2KΩ
3、貼片電阻由數字和字母組成的正確讀取方法，只要記住把R換成小數點。
9R6=9.6R=9.6Ω R10=0.10R=0.1Ω
需要特別注意的是，“R”是電阻的字母簡寫，而電阻的單位是“Ω“。
平常我們可能不會將混淆兩者，而在工業生產時，或許很多人將這兩個字母意思混淆在貼式電阻器中；
