厚聲0.1精密度金屬玻璃釉膜固定電阻器

發布時間： 2021-12-27

瀏覽次數： 1626 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪涌電阻超小型保險絲溫度保險絲電力保險絲自恢復保險絲合金電阻保險絲貼片電阻華德合金電阻MSH系列車規貼片電阻低阻值貼片電阻華德合金電阻HTE系列華德合金電阻MSTC系列華德合金電阻STE系列晶圓電阻保險電阻貼片電容村田貼片電容電路保護 ESD管 TVS管大毅合金電阻RLP系列大毅合金電阻RLM系列華德合金電阻SFCA系列華德合金電阻HFCL系列

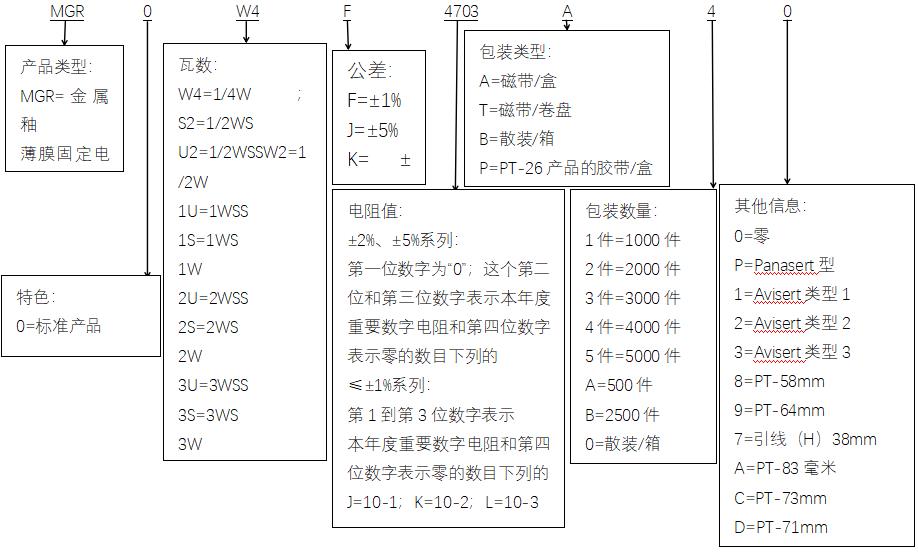

電阻代碼解讀

標準零件號包括14位數字，說明如下：
2.1涂層類型，第1至第3位數字表示產品類型，第4位數字表示特殊功能。
示例：MGR0=金屬釉膜固定電阻器；
2.2第5~6位數字：
2.2.1這表示瓦數或額定功率。要節食的大小和數量，
使用以下代碼；詳情請參閱下表：
W=正常尺寸；S=小尺寸；U=超小尺寸；“1”～“G”表示“1”～“16”為十六進制：

1/16W~1/2W (＜1W )
功能（W）		1/2	1/3	1/4	1/5	1/6	1/8	1/10	1/16
常規		W2	W3	W4	W5	W6	W8	WA	WG
小尺寸		S2	S3	S4	S5	S6	S8	SA	SG
超小型		U2	U3	U4	U5	U6	U8	UA	UG
1W~16W (≧1W )
功能（w）	1	2	3	5	7	8	9	10	15
常規	1W	2W	3W	5W	7W	8W	9W	AW	FW
小尺寸	1S	2S	3S	5S	7S	8S	9S	AS	FS
超小尺寸	1U	2U	3U	5U	7U	8U	9U	AU	FU

2.2.2額定功率小于1瓦時，第5位數字為字母W、S或U，表示所需尺寸，第6位數字為數字或a字母代碼。
示例：WA=1/10W；U2=1/2W-SS。
2.2.3對于1瓦到16瓦的功率，第5位數字將是數字或字母代碼，第6位數字將是W、S或U的字母。
示例：AW=10W；3S=3W-S
2.3第7位表示電阻公差。以下字母代碼用于指示標準電阻公差。
F=±1%G=±2%J=±5%K=±10%
2.4第8至11位數字表示電阻值。
2.4.1對于E-24系列的標準電阻值，第8位數字為“0”，第9位和第10位數字表示電阻的有效數字電阻，第11位是后面的零數；對于E-96系列的標準電阻值，第8位到第10位表示電阻和電阻的有效數字第11位是第11位是后面的零。
2.4.2以下數字s和字母代碼用于表示第11位中的零數：0=100；1=101；2=102；3=103；4=104；5=105；6=106；J=10-1；K=10-2；L=10-3； M=10-4；
2.4.3第12、13和14位數字。第12位用以下代碼表示包裝類型：A=磁帶/盒（彈藥包）B=散裝/盒；T=膠帶/卷盤P=PT-26產品的膠帶/盒
2.4.4第13位數字通常表示磁帶/盒和磁帶/卷筒包裝類型的包裝數量。以下字母代碼為用于某些包裝數量：A=500件；B=2500件；C=10000件；D=20000件；G=25000件；H=50000件。
2.4.5對于成型型產品，第13位和第14位數字用于表示具有以下字母代碼的產品成型類型：MF=M型；帶扁平引線F0=F型；MK=M型，帶扭結導線F1=F1型；ML=M型，帶正常引線F2=F2型
MC=M型，帶彎曲引線F3=F3型
2.4.6對于某些項目，僅第14位數字可用于表示具有以下代碼的附加信息的特殊特征：0=NIL P=Panasert類型；1=Avisert類型1； 2=Avisert類型2；3=Avisert類型3； 8=PT-58mm； 9=PT-64mm ；7=引線（H）38mm；A=PT-83mm； C=PT-73mm； D=PT-71mm。

二，選購指引：

（如：MGR 1/4W ±1% 470KΩ T/B-400）

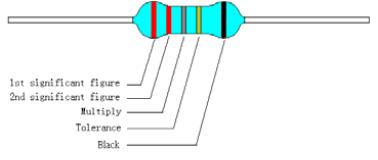

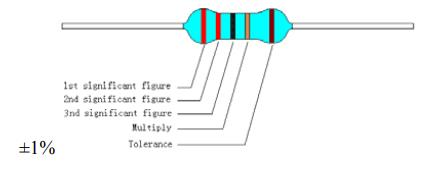

三，電阻器標有顏色代碼（符合JIS C 0802的要求）

標簽上應標記以下項目：
（1）類型和風格
（2）標稱電阻
（3）耐受性
（4）數量
（5）批號
（6）百萬分之一

金屬釉膜固定電阻器
瓦特：1/2W瓦特：750KWQ'TY:1000 TOL:5%；批號：4021548 PPM：
四，電阻范圍和尺寸
常規電阻尺寸

規格	尺寸（毫米）				最大運行電壓	最大過載電壓	電解質承受電壓	精度	阻值范圍
	D	L	D±0.05	H±3
MGR 1/4W	2.2±0.5	6.5±1.0	0.60	28	1600V	2000V	700V	±1%	≤10M?
								±2%	10M?~100M?
								±5%,±10%	1K?~510M?
MGR 1/2W	3.5±0.6	9.5±1.0	0.60	28	3500V	4000V	700V	±1%	≤10M?
								±2%	10M?~100M?
								±5%,±10%	1K?~510M?
MGR 1W	4.0±0.6	11.5±1.0	0.75	25	3500V	4000V	1000V	±1%	≤10M?
								±2%	10M?~100M?
								±5%,±10%	1K?~1G?
MGR 2W	5.0±0.6	15.5±1.0	0.80	28	3500V	4000V	1000V	±1%	≤10M?
								±2%	10M?~100M?
								±5%,±10%	1K?~1G?
MGR 3W	6.0±0.6	17.5±1.0	0.80	28	3500V	4000V	1000V	±1%	100K?~1M?
								±5%,±10%	1K?~100M?
小型和超小型尺寸
規格	尺寸（毫米）				最大工作電壓	最大過載電壓	介質承受電壓	精度	電阻
	D	L	D±0.05	H±3
MGR 1/2WS	2.2±0.5	6.5±1.0	0.60	28	500V	700V	500V	±1%	100KΩ~1MΩ
								±5%，±10%	1KΩ-33MΩ
MGR 1WS	3.5±0.6 9.5±1.	9.5±1.0	0.60	28	700V	1000V	700V	±1%	100K?~1M?
								±5%,±10%	1K?~33M?
MGR 2WS	4.5±0.6	11.5±1.0	0.75	25	1000V	1400V	700V	±1%	100K?~1M?
								±5%,±10%	1K?~33M?
MGR 3WSS	4.5±0.6	11.5±1.0	0.75	25	1000V	1400V	700V	±1%	100K?~1M?
								±5%,±10%	0% 1K?~33M?
MGR 3WS	5.0±0.6	15.5±1.0	0.80	28	1000V	1400V	700V	±1%	100K?~1M?
								±5%,±10%	1K?~33M?

5.結構解析

序號	名稱	材料
1	基體	圓柱形陶瓷
2	電阻器	金屬釉膜（氧化釕）
3	端蓋頂	鍍錫鐵表面
4	鉛絲鍍	錫銅絲
5	焊接	接頭
6	涂層顏色	1/4W：（藍色）1/2WS，1/2W，1WS，1W，2WS，2W，3WSS，3WS3W：（天藍色）
7	色環	環氧樹脂
