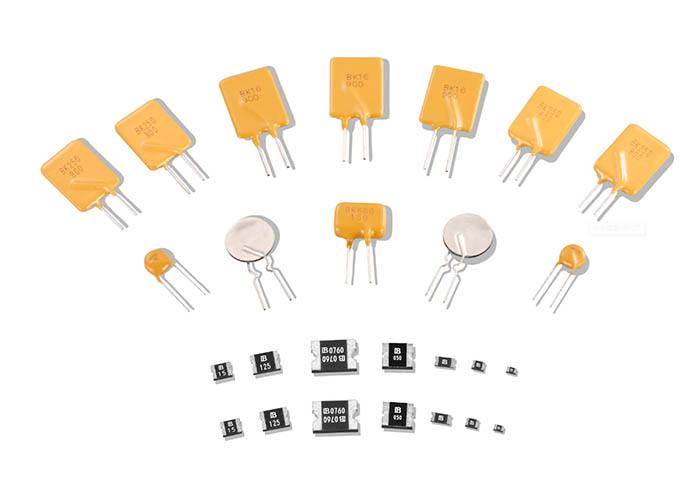

自恢復保險絲符號說明和選型指南介紹
發布時間： 2022-02-25
瀏覽次數： 2467
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
Ih 25攝氏度環境溫度下Ih自恢復保險絲元件的最大工作電流
It 自恢復保險絲在25攝氏度的環境溫度下啟動最小電流。
Imax 自恢復保險絲可以承受最大電流。
Pdmax 自恢復保險絲元件在工作狀態下的消耗效果
Vmax 自恢復保險絲元件的最大工作電壓
Vmaxi 自恢復保險絲元件在阻塞狀態下的電壓
Rmin 自恢復保險絲元件在工作前的初始最小電阻
Rmaxi 自恢復保險絲元件在工作前的初始最大電阻
二、自恢復保險絲選型指南
1、列出設備線路上的平均工作電流(I)和最大工作電壓(V)。
2、列出工作環境溫度的正常值和范圍，并根據還原速率計算正常電流Ih(詳見環境溫度和電流值還原速率表)。
Ih =平均工作電流(I)，環境溫度和電流值的降低。
3、根據L、V值、產品種類、安裝方式選擇自修復保險絲系列。
4、所選自恢復保險絲的I值必須小于或等于Ih。額定電流是在一定條件下給出的。如果要求自恢復保險絲在較寬的溫度范圍內工作，應該有一定的裕度。一般可以取1.5-2次。
5、Vmax是指擊穿電壓，可使用交流電和直流電。
6、保護運行時間與電流成反比，但至少是額定電流的兩倍，類似于保險絲管。
7、因?yàn)榘雽?dǎo)體聚合物器件，所以開關的數量不會少。
8、使用時，要注意它的導通電阻。額定電流越大，電阻越小，高壓型電阻就較大。
It 自恢復保險絲在25攝氏度的環境溫度下啟動最小電流。
Imax 自恢復保險絲可以承受最大電流。
Pdmax 自恢復保險絲元件在工作狀態下的消耗效果
Vmax 自恢復保險絲元件的最大工作電壓
Vmaxi 自恢復保險絲元件在阻塞狀態下的電壓
Rmin 自恢復保險絲元件在工作前的初始最小電阻
Rmaxi 自恢復保險絲元件在工作前的初始最大電阻
二、自恢復保險絲選型指南
1、列出設備線路上的平均工作電流(I)和最大工作電壓(V)。
2、列出工作環境溫度的正常值和范圍，并根據還原速率計算正常電流Ih(詳見環境溫度和電流值還原速率表)。
Ih =平均工作電流(I)，環境溫度和電流值的降低。
3、根據L、V值、產品種類、安裝方式選擇自修復保險絲系列。
4、所選自恢復保險絲的I值必須小于或等于Ih。額定電流是在一定條件下給出的。如果要求自恢復保險絲在較寬的溫度范圍內工作，應該有一定的裕度。一般可以取1.5-2次。
5、Vmax是指擊穿電壓，可使用交流電和直流電。
6、保護運行時間與電流成反比，但至少是額定電流的兩倍，類似于保險絲管。
7、因?yàn)榘雽?dǎo)體聚合物器件，所以開關的數量不會少。
8、使用時，要注意它的導通電阻。額定電流越大，電阻越小，高壓型電阻就較大。
