原標題：壓敏電阻的作用_壓敏電阻的工作原理
本文主要介紹壓敏電阻的作用及工作原理。
什么是壓敏電阻？壓敏電阻是具有非線性伏安特性的電阻部件，主要用于在電路受到過壓時進行電壓鉗，吸收多馀的電流保護敏感部件。其英文稱Voltage Dependent Resistor。
而且壓敏電阻是限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極之間時，壓敏電阻可以將電壓鉗位于相對固定的電壓值，實現后級電路的保護。壓敏電阻的主要參數有：壓敏電壓、通流容量、結電容、響應時間等。不過壓敏電阻的響應時間為ns級，比氣體放電管快，比TVS管慢一點，一般用于電子電路的過電壓保護其響應速度可滿足要求。壓敏電阻的結電容器一般在數百到數千Pf的數量范圍內，往往不應直接應用于高頻信號線路的保護，應用于交流電路的保護時，其結電容器大會增加漏電流，因此在設計保護電路時需要充分考慮。壓敏電阻通流容量大，但小于氣體放電管。壓敏電阻簡稱VDR，是對電壓敏感的非線性過電壓保護半導體部件。
壓敏電阻的工作原理
當加在壓敏電阻上的電壓低于它的閾值時，流過它的電流極小，它相當于一個阻值無窮大的電阻。也就是說，當加在它上面的電壓低于其閾值時，它相當于一個斷開狀態的開關。
當加在壓敏電阻上的電壓超過它的閾值時，流過它的電流激增，它相當于阻值無窮小的電阻。也就是說，當加在它上面的電壓高于其閾值時，它相當于一個閉合狀態的開關。
壓敏電阻的作用
壓敏電阻主要作用就是用于電路中的瞬態電壓保護。由于其如上所述的工作原理，使得壓敏電阻相當于一個開關，只有當電壓高于闕值時，阻值無窮小，開關閉合，使得流過其的電流激增而對其他電路的影響變化不大，進而減小了過電壓對后續敏感電路的影響。壓敏電阻的這種保護功能可以多次反復使用，也可做成類似于電流保險絲的一次性保護器件。
但由于其類似于半導體穩壓管的伏安特性，使得它還具有多種的電路元件功能。比如：壓敏電阻是一種直流高壓小電流穩壓元件，穩定電壓可達數千伏以上，是硅穩壓管無法達到的;壓敏電阻可用作電壓波動檢測元件，也可用作直流電平移位元件，也可用作熒光啟動元件，也可用作均壓元件等等。
現在壓敏電阻的保護功能已有了廣泛應用，例如：家用的彩電的電源電路中就使用了氧化鋅壓敏電阻，這里使用的壓敏電阻壓敏電壓為470V，當瞬態的浪涌電壓最大值（非有效值）超過470V時，壓敏電阻就是體現他的鉗位特性，把過高的電壓拉低，讓后級電路工作在一個安全的范圍內。

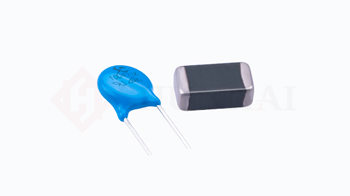

以上內容主要介紹壓敏電阻的作用及工作原理，如需要壓敏電阻等產品請留言聯系或撥打聯系電話：0755-28100016；海量壓敏電阻現貨庫存，插件式壓敏電阻系列可選05D、07D、10D、14D、20D、25D、32D、40D、53D等，貼片式壓敏電阻封裝可選0402、0603、0805、1206、1210、1812、2220、0806、3320、3838等。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：壓敏電阻作用、壓敏電阻的作用、壓敏電阻的作用是什么、壓敏電阻工作原理
