原標題：瞬態抑制二極管電路圖
隨著科技時代的發展，電子行業也成為了我們生活當中依賴的一部分，而目前很多行業都是離不開電子元器件，它受到了廣大制造生產商的認可與青睞，不管是在便攜電子消費產品、LED照明、汽車電子、通訊、信號路保護、軍事、航天航空導航系統，還是工業控制上所需要用到的各種電壓保護設備上，可以看出，它們愈來愈傾向精細化、微型化、集成化、高頻化，從而使得它們對于過壓保護、過流保護、浪涌抑制、靜電防護等電路保護方案提出了更科學、嚴格的要求。而TVS瞬態抑制二極管正是電路保護器件之一，那么今天小編主要介紹TVS瞬態抑制二極管的工作原理及電路符號詳情圖分享如下。

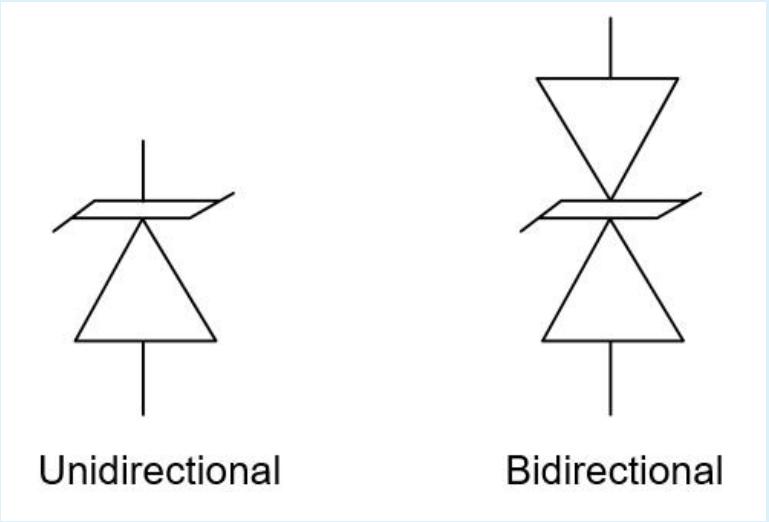

TVS瞬態抑制二極管標準電路符號圖如下

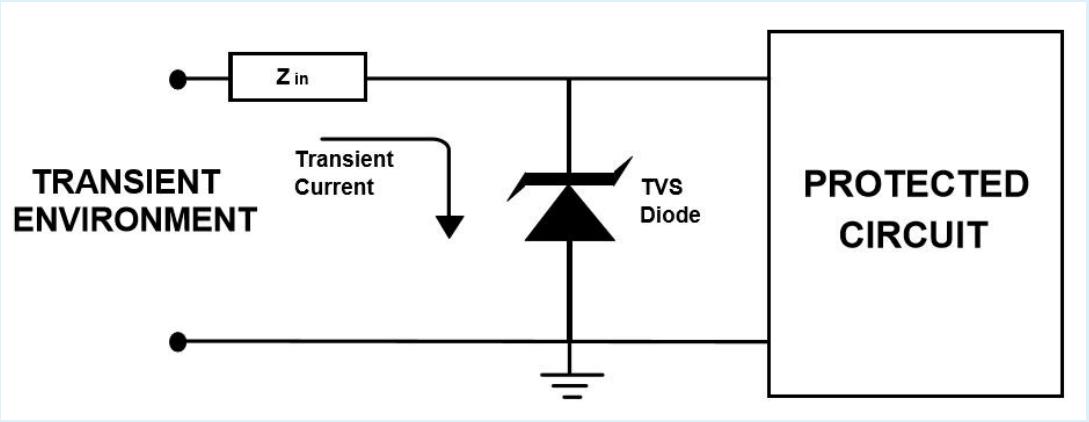

TVS瞬態抑制二極管工作原理電路圖如下
TVS瞬態抑制二極管廣泛應用于半導體及敏感器件的保護，通常用于二級電源和信號電路的保護，以及防靜電等。在實際防護方案應用中，將TVS瞬態抑制二極管并聯于電路中，當電路正常工作時，從上圖可看出它處于截止?fàn)顟B(tài)（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。
以上內容主要介紹TVS瞬態抑制二極管的工作原理及電路符號詳情圖，如需要TVS瞬態抑制二極管相關產品請留言聯系或撥打：0755-28100016；海量TVS瞬態抑制二極管庫存，規格可選1.5KE系列、1.5SMC系列、15KPA系列、20KPA系列、30KPA系列、3KP系列、5.0SMDJ系列、5KP系列、8.0SMDJ系列、8KP系列、LCE系列、P4KE系列、P4SMA系列、P6KE系列、P6SMB系列、S61089系列、SACB系列、SAC系列、SA系列、SM8S系列、SMAJ系列、SMBJ系列、SMCJ系列、SMDJ系列、SMF系列；品牌可選碩凱、薩瑞微等，歡迎拿樣測試。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、可恢復保險絲、自恢復保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：瞬態抑制二極管電路圖、瞬態抑制二極管電路圖符號、瞬態抑制二極管原理圖
