ESD靜電保護器又叫ESD、ESD保護二極管、ESD二極管、ESD靜電二極管、防靜電二極管、瞬態電壓抑制二極管陣列（TVS Array）等，ESD英文稱：Electrostatic Discharge即“靜電放電”的意思，縮寫簡稱：ESD；采用半導體材料、晶粒、金屬、樹脂封裝成型。而且ESD靜電保護器件是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放電效應如電流熱（火花）效應（如靜電引起的著火與爆炸）和電磁效應（如電磁干擾）等的學科。
而深圳順海科技代理的ESD靜電保護器件主要由TVS ARRAY組成，經過多個TVS晶粒或二極管采用不同的布局設計成具有特點功能的單路或多路的ESD靜電保護器件及不同封裝而成的器件，其優點體積小、結電容低、反應速度快。其品牌可選型“碩凱”“薩瑞微”等國內知名品牌，其常用封裝可選DFN0603-2 、DFN1006-2/3 、DFN2020、SOD-923 、SOD-523 、DFN1616、SOD-323 、SOD-123 、DFN2626、SOT-523 、SOT-23 、DFN3020、SOT23-6 、SOT-363 、DFN2010、SOP-8 、DNF2020 、SOT-536、DFN2510 、DFN2116等等，如需要ESD靜電保護器件等產品請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。那么下面小編大致介紹其中一款品牌及封裝系列的ESD靜電保護器件參數規格如下。
我司主營常用的TVS/ESD靜電保護器封裝產品詳情圖如下
ESD靜電保護器-DFN1006系列-單路-薩瑞微大致參數選型表如下
ESD靜電保護器參數識別圖如下
ESD靜電保護器特性
封裝形式多樣化；
低電容，最低可達到零點幾皮法；
快速響應時間：通常小于1.0PS；
體積小，小型化器件，節約PCB空間；
工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、12V、15V等等；
靈活度高，可以根據應用需求設計電容、封裝形式、浪涌承受能力等參數；
ESD靜電保護器選型注意事項
（1）ESD一般用于各類通信端口靜電防護，在一些高速數據線路，比如USB3.0、HDMI、IEEE1394等接口，ESD靜電保護二極管的結電容應盡量選擇小的，以避免影響通信質量；
（2）ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD， 雙極性的信號要選擇雙向的ESD；
（3）如不清楚具體選擇什么型號的ESD靜電二極管做靜電防護，可聯系我司專業工程師根據產品幫助你選型；
ESD靜電保護器應用
ESD靜電保護器被廣泛應用于HDMI接口、便攜式視頻設備、LCD等離子電視、USB2.0和IEEE1394接口、GPS系統、便攜設備（PDA、DSC、藍牙）、打印機接口、衛星接收器、DVI、天線等進而改善對敏感電子元件的保護。
以上內容主要介紹ESD靜電保護器介紹、ESD靜電保護器常用封裝、ESD靜電保護器部分參數、ESD靜電保護器特性、ESD靜電保護器選型注意事項、ESD靜電保護器應用等，如需要ESD靜電保護器件，請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、可恢復保險絲、自恢復保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：esd保護二極管、esd二極管、esd靜電二極管、防靜電二極管、深圳esd、ESD靜電保護器
而深圳順海科技代理的ESD靜電保護器件主要由TVS ARRAY組成，經過多個TVS晶粒或二極管采用不同的布局設計成具有特點功能的單路或多路的ESD靜電保護器件及不同封裝而成的器件，其優點體積小、結電容低、反應速度快。其品牌可選型“碩凱”“薩瑞微”等國內知名品牌，其常用封裝可選DFN0603-2 、DFN1006-2/3 、DFN2020、SOD-923 、SOD-523 、DFN1616、SOD-323 、SOD-123 、DFN2626、SOT-523 、SOT-23 、DFN3020、SOT23-6 、SOT-363 、DFN2010、SOP-8 、DNF2020 、SOT-536、DFN2510 、DFN2116等等，如需要ESD靜電保護器件等產品請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。那么下面小編大致介紹其中一款品牌及封裝系列的ESD靜電保護器件參數規格如下。

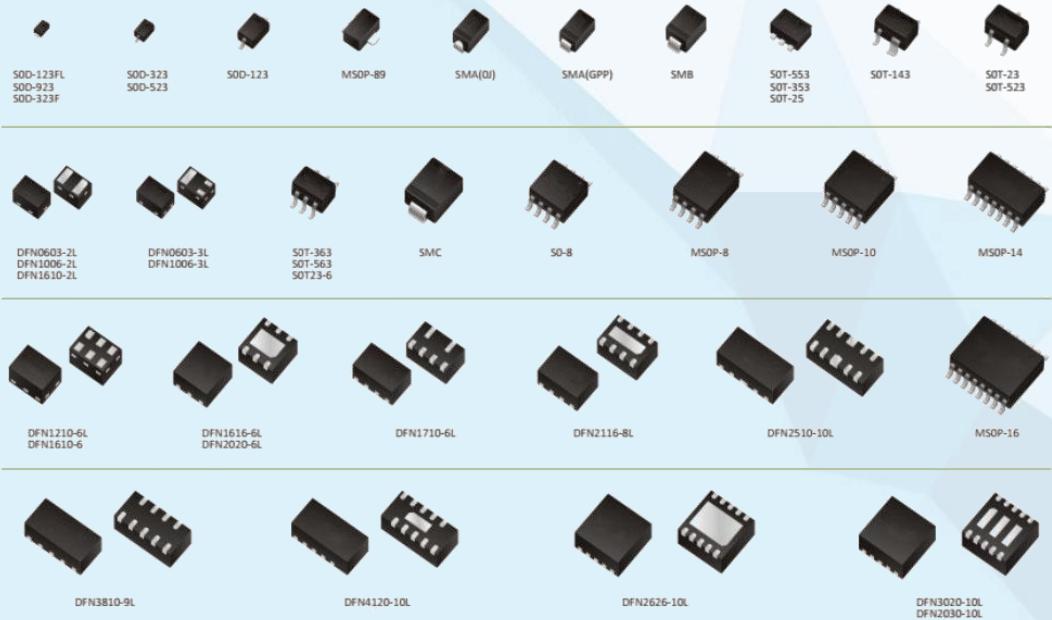

我司主營常用的TVS/ESD靜電保護器封裝產品詳情圖如下
ESD靜電保護器-DFN1006系列-單路-薩瑞微大致參數選型表如下
| P/N | Configuration | VRWM |
IR@ VRWM |
VBR | Vc@1A 8/20uS |
Ipp@ 8/20uS |
Cj | Ppp |
| （V） Max |
（uA） Max |
（V） Min |
（V） Max |
（A） Max |
（pF） Max |
（W） Max |
||
| SES3311P1 |  |
3.3 | 0.5 | 4.8 | 7 | 27 | 150 | 300 |
| SES0511P1 | 5 | 0.5 | 6 | 7 | 22 | 160 | 300 | |
| SEN0511P1 | 5 | 0.2 | 6 | 7 | 6 | 50 | 70 | |
| SEH0511P1 | 5 | 0.5 | 5.6 | 10 | 3.5 | 1.0 | 35 | |
| SEN0711P1 | 7 | 0.2 | 7.5 | 10 | 18 | 160 | 250 | |
| SEN1211P1 | 12 | 0.2 | 13.3 | 16 | 13 | 55 | 300 | |
| SEN1511P1 | 15 | 0.1 | 16 | 20 | 15 | 100 | 450 | |
| SEN2411P1 | 24 | 0.1 | 27 | 33 | 5 | 40 | 220 |

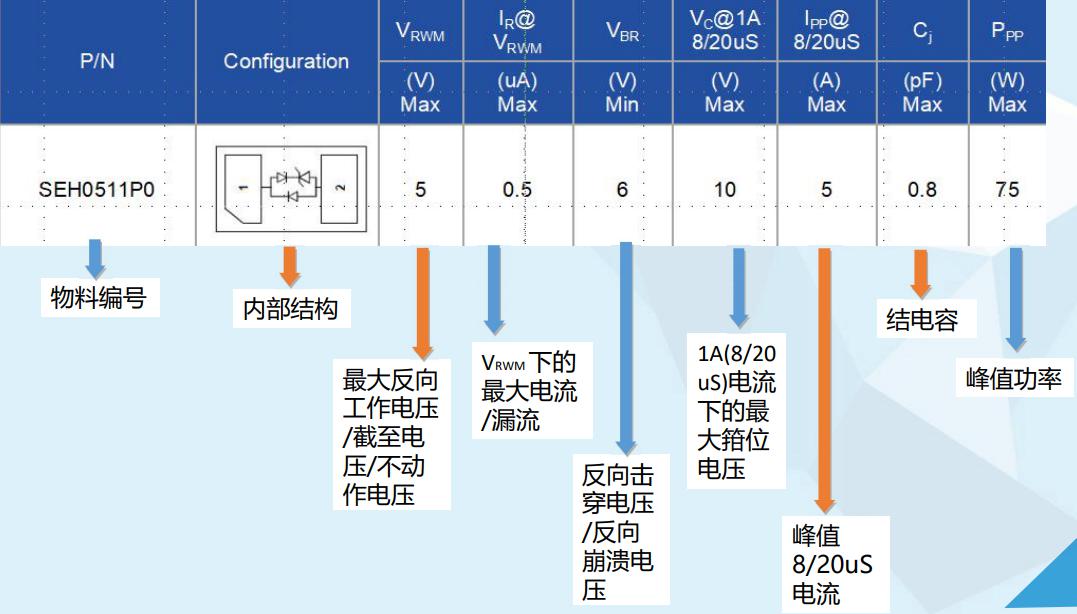

ESD靜電保護器參數識別圖如下
ESD靜電保護器特性
封裝形式多樣化；
低電容，最低可達到零點幾皮法；
快速響應時間：通常小于1.0PS；
體積小，小型化器件，節約PCB空間；
工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、12V、15V等等；
靈活度高，可以根據應用需求設計電容、封裝形式、浪涌承受能力等參數；
ESD靜電保護器選型注意事項
（1）ESD一般用于各類通信端口靜電防護，在一些高速數據線路，比如USB3.0、HDMI、IEEE1394等接口，ESD靜電保護二極管的結電容應盡量選擇小的，以避免影響通信質量；
（2）ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD， 雙極性的信號要選擇雙向的ESD；
（3）如不清楚具體選擇什么型號的ESD靜電二極管做靜電防護，可聯系我司專業工程師根據產品幫助你選型；
ESD靜電保護器應用
ESD靜電保護器被廣泛應用于HDMI接口、便攜式視頻設備、LCD等離子電視、USB2.0和IEEE1394接口、GPS系統、便攜設備（PDA、DSC、藍牙）、打印機接口、衛星接收器、DVI、天線等進而改善對敏感電子元件的保護。
以上內容主要介紹ESD靜電保護器介紹、ESD靜電保護器常用封裝、ESD靜電保護器部分參數、ESD靜電保護器特性、ESD靜電保護器選型注意事項、ESD靜電保護器應用等，如需要ESD靜電保護器件，請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、可恢復保險絲、自恢復保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：esd保護二極管、esd二極管、esd靜電二極管、防靜電二極管、深圳esd、ESD靜電保護器
