原標題：瞬態電壓抑制二極管
TVS瞬態電壓抑制二極管簡介

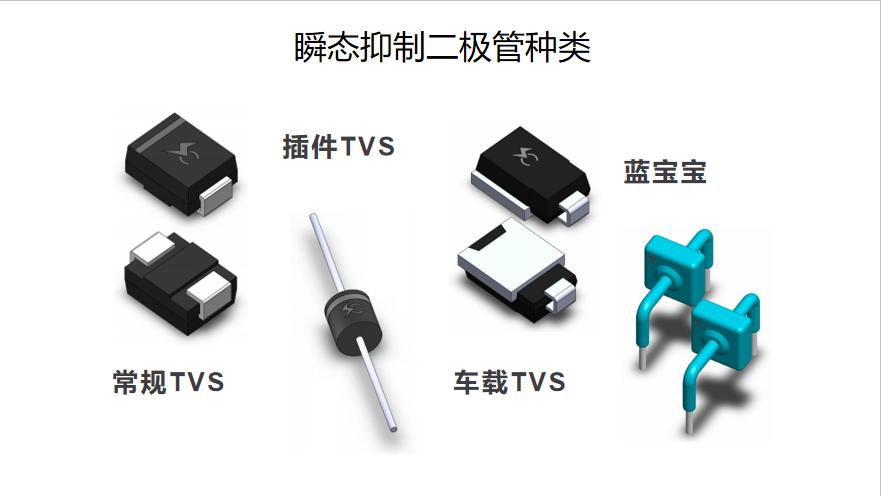

TVS瞬態電壓抑制二極管又叫突波抑制二極管、防雷管、TVS管等常用名稱，英文稱：Transient Voltage Suppressor；縮寫稱：TVS；是屬于半導體分立元件，俗稱半導體。歸納于半導體二極管類別，是在穩壓二極管工藝基礎上發展起來的一種新產品，TVS瞬態電壓抑制二極管的結構與穩壓二極管相似，就連符號及工作原理都是一樣的，但是結構上是有差別，其最大的差別是一般穩壓二極管組成的PN結面積很小,它能承受的反向電流較小。一般小功率穩壓管(0.5~IW)其最大反向電流為幾十毫安到幾百毫安;而TVS瞬態電壓抑制二極管的PN結面積較大,可耗散的功率較大,允許最大的反向電流可達幾安到幾十安。因此它可以吸收瞬時高電壓脈沖所造成的瞬間大電流。一般穩壓二極管是0.5~3w，而TVS瞬態電壓抑制二極管達30W到1500w，有些用于高壓的可達10kw以上。而TVS瞬態電壓抑制二極管有兩種保護規格形式，分別為單向保護和雙向保護。
深圳順海科技有限公司是“碩凱”“薩瑞微”兩大國內知名品牌的TVS瞬態電壓抑制二極管授權一級代理經銷商，主營TVS瞬態電壓抑制二極管、插件TVS、常規TVS、車載TVS、藍寶寶、突波抑制二極管、防雷管等半導體二極管的保護器件全系列封裝規格，其常用封裝有SOD-123(SMF)、 DO-214AC(SMA) 、DO-214AA(SMB) DO-214AB(SMC) 、DO-204AL、DO-204AC、DO-201AD、P-600、DO-218AB等等，如需要TVS管、插件TVS、常規TVS、車載TVS、藍寶寶等產品請留言聯系或撥打相關電話：0755-28100016；海量TVS管現貨庫存，正品保證、樣品申請、小量快購、專業FAE支持、可定制、供應鏈保障、研發選型、技術問答。我司專注于半導體、電子元器件等20余年是您值得信賴的企業。那么小編今天主要介紹“碩凱”及“薩瑞微”兩個品牌介紹其中TVS瞬態電壓抑制二極管大致封裝參數規格如下。

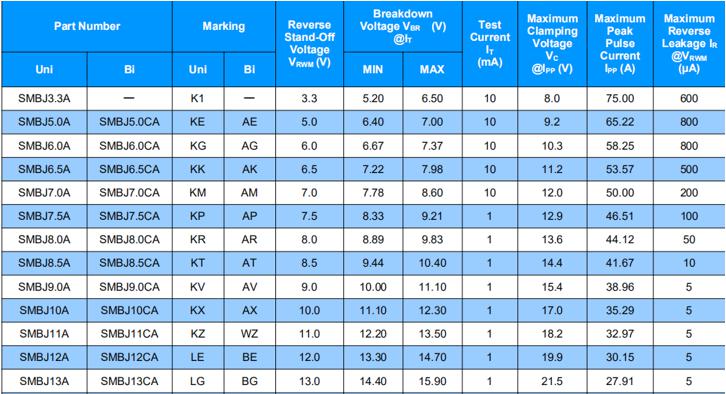

TVS瞬態電壓抑制二極管-碩凱-SMB系列大致參數選型如下圖

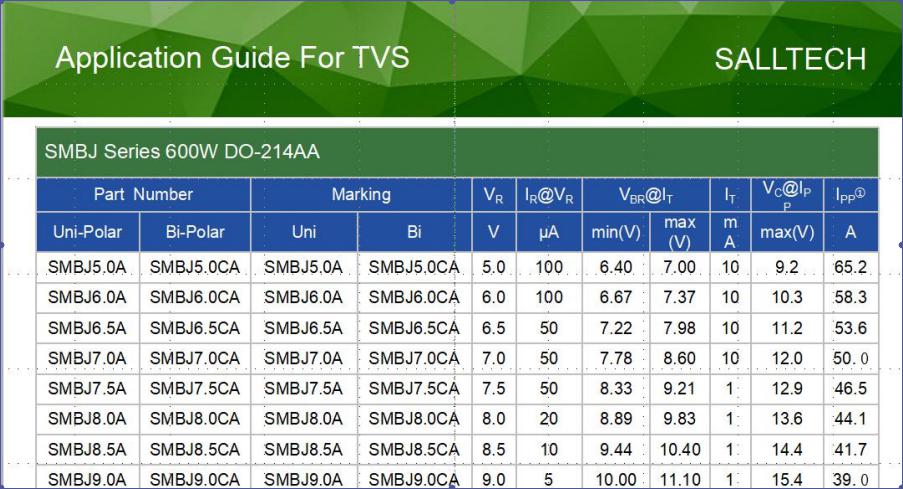

TVS瞬態電壓抑制二極管-薩瑞微-DO-214AA封裝大致參數選型如下圖

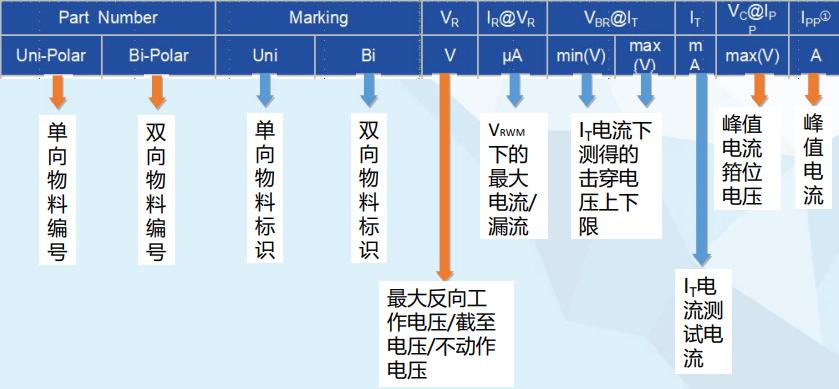

TVS瞬態電壓抑制二極管料號識別圖如下
TVS瞬態電壓抑制二極管特點
（1）將TVS 二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的脈沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈；
（2）靜電放電效應能釋放超過10000V、60A 以上的脈沖，并能持續10ms；而一般的TTL 器件，遇到超過30ms 的10V脈沖時，便會導至損壞。利用TVS 二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）；
（3）將TVS 二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪聲影響；
TVS瞬態電壓抑制二極管應用
TVS瞬態電壓抑制二極管廣泛應用在于小電源保護、交換機、POS機、樓宇對講、監控系統、停車場一卡通、傳輸系統、儀器儀表、通信產品、控制板、GPS導航儀等。
拓展相關資料：
TVS瞬態電壓抑制二極管主要性能參數
（1）斷態電壓；
（2）鉗位電壓；
（3）擊穿電壓；
（4）峰值電流；
（5）測試電流；
（6）漏電流；
TVS瞬態電壓抑制二極管選型步驟
（1）要知道客戶的產品，工作電壓，應用端口，防護等級；
（2）根據應用端口，防護等級選擇器件的封裝和功率；
（3）根據應用端口，防護等級選擇器件的封裝和功率；
（4）斷態電壓≥1.2倍電路中的工作電壓；
TVS瞬態電壓抑制二極管工作原理
（1）器件并聯于電路中，當電路正常工作時，它處于截止狀態 （高阻態），不影響線路正常工作；
（2）當電路出現異常過壓并達到其擊穿電壓時， 它迅速由高阻態變為低阻態，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；
（3）當異常過壓消失，其恢復至高阻態，電路正常工作；
以上內容主要介紹TVS瞬態電壓抑制二極管的說明、種類圖、碩凱及薩瑞微的大致選型參數、料號識別圖、特點、應用、主要性能參數、選型步驟、工作原理等主要信息，如需要TVS管相關產品請留言聯系或撥打：0755-28100016；海量TVS管現貨庫存，歡迎拿樣測試。
